基于8051单片机的4个I/O口的结构及特征分析

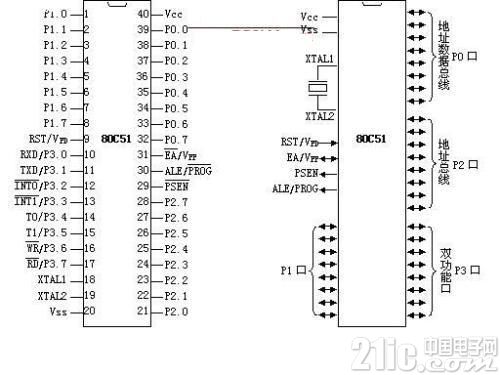

8051单片机的4个I/O口在结构上是基本相同的，但又各具特点。这四个端口都是8位双向口，每个端口都包括一个锁存器、一个输出驱动器和输入缓冲器。在无片外扩展存储器的系统中，这四个端口的每一位都可以作为双向通用I/O端口使用。在作为一般的通用I/O输入时，都必须先向锁存器写入“1”，使输出驱动场效应管FET截止，以免误读数据。各自特点如下：





(1)P0口为双向8位三态I/O口，它既可作为通用I/O口，又可作为外部扩展时的数据总线及低8位地址总线的分时复用口。作为通用I/O口时，输出数据可以得到锁存，不需外接专用锁存器;输入数据可以得到缓冲，增加了数据输入的可靠性。每个引脚可驱动8个TTL负载。

(2)P1口为8位准双向I/O口，内部具有上拉电阻，一般作通用I/O口使用，它的每一位都可以分别定义为输入线或输出线，作为输入时，锁存器必须置1。每个引脚可驱动4个TTL负载。

(3)P2口为8位准双向I/O口，内部具有上拉电阻，可直接连接外部I/O设备。它与地址总线高8位复用，可驱动4个TTL负载。一般作为外部扩展时的高8位地址总线使用。

(4)P3口为8位准双向I/O口，内部具有上拉电阻，它是双功能复用口，每个引脚可驱动4个TTL负载。作为通用I/O口时，功能与P1口相同，常用第二功能。作为第二功能使用时，各位的作用见本站(单片机之家)其它内容。
