一种基于MSP430单片机的时钟系统设计与实现

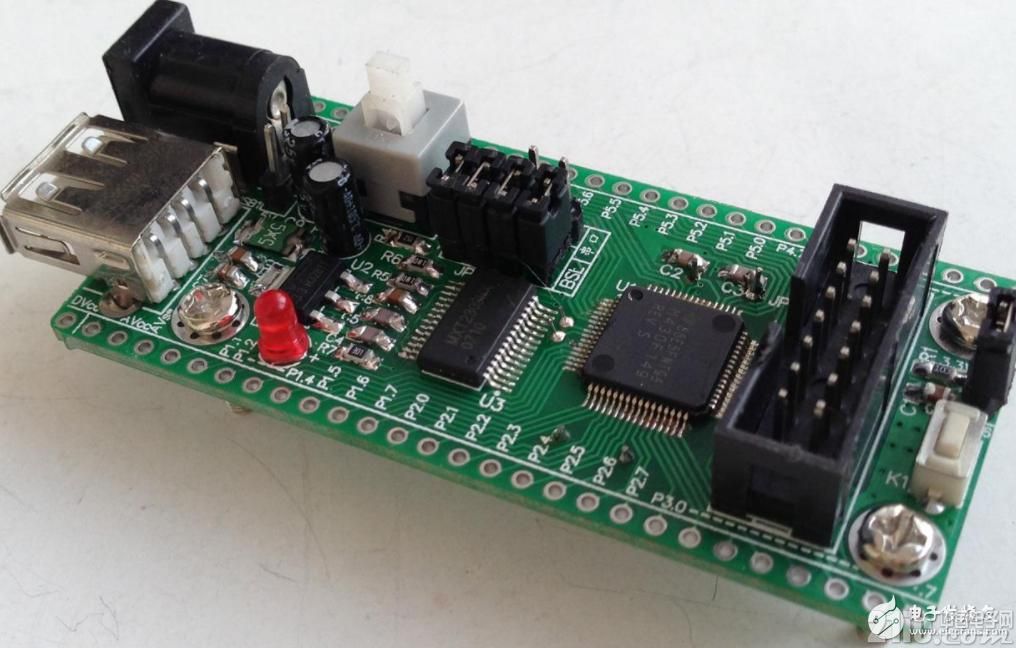

MSP430单片机的时钟系统

MSP430根据型号的不同最多可以选择使用3个振荡器。我们可以根据需要选择合适的振荡频率，并可以在不需要时随时关闭振荡器，以节省功耗。这3个振荡器分别为：

(1)DCO 数控RC振荡器。它在芯片内部，不用时可以关闭。DCO的振荡频率会受周围环境温度和MSP430工作电压的影响，且同一型号的芯片所产生的频率也不相同。但DCO的调节功能可以改善它的性能，他的调节分为以下3步：a：选择BCSCTL1.RSELx确定时钟的标称频率;b：选择DCOCTL.DCOx在标称频率基础上分段粗调;c：选择DCOCTL.MODx的值进行细调。

(2)LFXT1 接低频振荡器。典型为接32768HZ的时钟振荡器，此时振荡器不需要接负载电容。也可以接450KHZ~8MHZ的标准晶体振荡器，此时需要接负载电容。

(3)XT2 接450KHZ~8MHZ的标准晶体振荡器。此时需要接负载电容，不用时可以关闭。

低频振荡器主要用来降低能量消耗，如使用电池供电的系统，高频振荡器用来对事件做出快速反应或者供CPU进行大量运算。





MSP430的3种时钟信号：MCLK系统主时钟;SMCLK系统子时钟;ACLK辅助时钟。

(1)MCLK系统主时钟。除了CPU运算使用此时钟以外，外围模块也可以使用。MCLK可以选择任何一个振荡器所产生的时钟信号并进行1、2、4、8分频作为其信号源。

(2)SMCLK系统子时钟。供外围模块使用。并在使用前可以通过各模块的寄存器实现分频。SMCLK可以选择任何一个振荡器所产生的时钟信号并进行1、2、4、8分频作为其信号源。

(3)ACLK辅助时钟。供外围模块使用。并在使用前可以通过各模块的寄存器实现分频。但ACLK只能由LFXT1进行1、2、4、8分频作为信号源。

PUC复位后，MCLK和SMCLK的信号源为DCO，DCO的振荡频率为800KHZ。ACLK的信号源为LFXT1。

MSP430内部含有晶体振荡器失效监测电路，监测LFXT1(工作在高频模式)和XT2输出的时钟信号。当时钟信号丢失50us时，监测电路捕捉到振荡器失效。如果MCLK信号来自LFXT1或者XT2，那么MSP430自动把MCLK的信号切换为DCO，这样可以保证程序继续运行。但MSP430不对工作在低频模式的LFXT1进行监测。
