基于S3C6410的ARM11学习（四） 核心初始化之设置处理器模式

之前已经设置中断向量表了，下面就要进行设置处理器的模式。

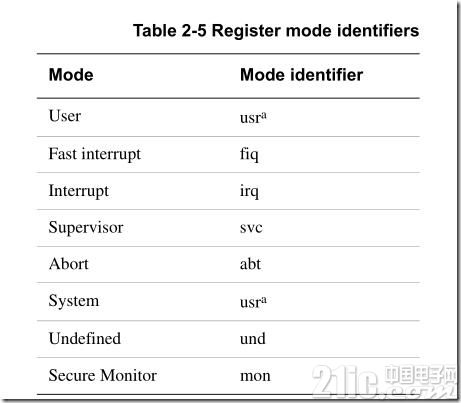

对于ARM11，有8种模式，不同的模式，权限是不一样的。在bootloader开发的时候，我们需要将处理器的模式设置为Supervisor模式，即SVC模式。这样，权限就高了，可以访问ARM的所有资源。用户模式的权限是最低的，而且要从用户模式切换到其他模式的话，只能通过异常的方式。





用户模式(User)： ARM处理器正常的程序执行状态

快速中断模式(FIQ)： 高速数据传输或通道处理

外部中断模式(IRQ)： 通用的中断处理

管理模式(Supervisor)： 操作系统使用保护模式

数据访问终止模式(Abort): 当数据或指令预取终止时进入该模式

系统模式(System)：运行具有特权的操作系统任务。

这些模式是在CPSR寄存器中设置的。

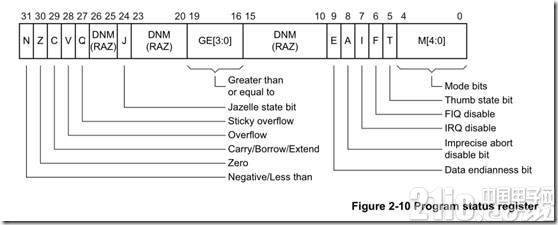

如下是CPSR寄存器。在最低5位设置处理器的模式。

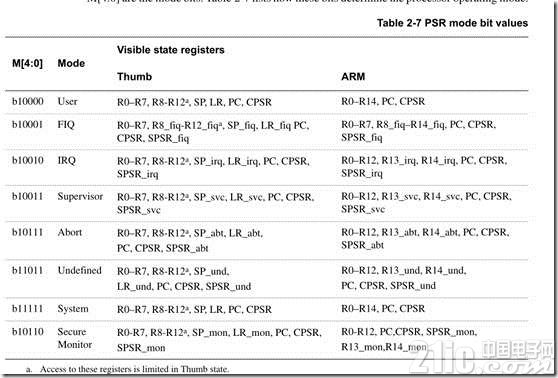

以下是5位值对应的模式。





图中表的后面有跟着寄存器，这是代表在这个模式下，可以访问的寄存器。

我们知道ARM11是有16个寄存器，R0-R15。但是，在不同的模式下，这16个寄存器有的不一样的。即每个模式有自己的寄存器。

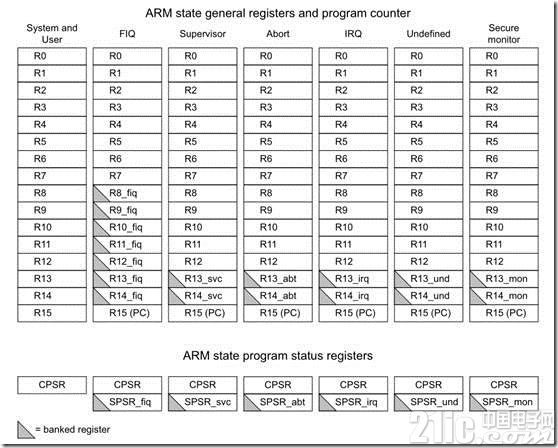

上图，是各个模式下，寄存器的表。

其中R0-R7、R15寄存器和CPSR寄存器，是所有模式都共有的。但是R8-R14就不一样了，有的模式有自己对应的R8-R14寄存器。比如FIQ模式，就有自己的R8-R14，和其他模式的R8-R14不共用。所以这才叫快中断，因为跳转到快中断后，不用备份原来的R8-R14寄存器，因为用的是自己的寄存器。还可以看到，其他模式都是自己的R13寄存器，也就是堆栈寄存器，所以在这些模式下，使用C语言的话，是要重新定义R13的值的。

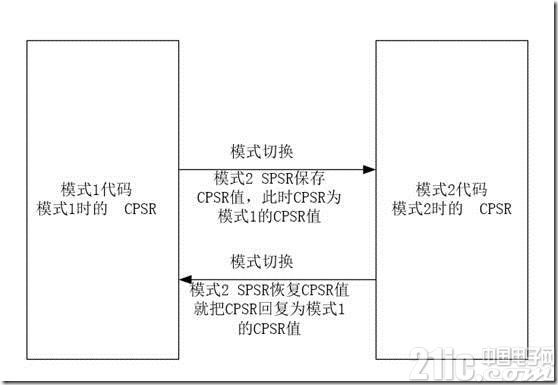

除了用户模式和系统模式外，其他模式都有SPSR寄存器。这个寄存器就是用来备份跳转模式切换之前那个模式的CPSR的值。这样之前模式的CPSR的值才不会丢失。这样，在切回原模式时，再将SPSR的值给CPSR，就把原模式的CPSR的值也恢复了。因为CPSR的值是很重要的，所以要保证不能丢失。





下面，就是代码的编写了。

设置SVC模式，其实就是写CPSR寄存器的后5位。将值设置为5’b10011.

代码也比较简单了：

set_svc:

# set CPU mode is SVC and disbale irq fiq

# cpsr[4:0] = 0b10011

mrs r0, cpsr

bic r0, r0, #0x1f

orr r0, r0, #0xd3

msr cpsr, r0

mov pc, lr

先通过mrs指令将CPSR的值读到r0中。

使用bic指令对r0的后5位清零，0x1f = ‘b00011111。

使用orr指令对r0的后8位值设置为’b11010011。后面5位是10011，设置为SVC模式了。前面7位和6位也给设置1了。





从上图，看出7位和6位是普通控制中断和快中断的。

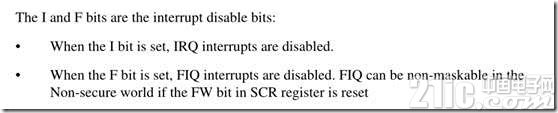

从手册中得到，当置1，表示disable对应的中断，这里就是关闭所有中断。

这样，就完成了处理器的模式SVC设置。

对比STM32，因为没有用汇编写过这些代码，所以没有了解STM32的CPU的模式。如果有对这方面了解的，麻烦告知一下。自己以前写STM32代码的时候，根本就没有考虑过这些。现在学ARM11了，对比才去了解了一些STM32的底层的东西。

另外，有谁知道CPSR在上电时候的初始化的值是多少的话，也麻烦告知下。我试了下，不设置处理器的SVC模式，并且不关中断，程序也是可以执行的，后面的点灯也是可以点亮，我猜测的话，默认为芯片上电的时候，处理器是工作在SVC模式下的，并且中断也都是关闭的。

如果是这样的话，那就意味着设置处理器的模式SVC，我们是可以省略这部分代码的，因为默认为就是这样。

但是，这也只是考虑了上电复位的情况，但是如果是复位有效呢?当我们按下复位键的时候，这里的代码还是需要的，因为这个时候，需要将处理器模式转化为SVC，因为有可能程序执行的时候是在User模式下的，这样的话就会有权限的限制，有些地址处理器就访问不了。并且要关闭中断，因为也有可能中断是开启的，不然会跳转到中断去。以上两种情况，复位的代码就不会正常的执行了。所以就需要这两步操作，保证复位的程序是可以正常按照我们写的顺序执行。

所以，我总结，这里的代码是需要的。为什么呢?因为uboot中也有这代码，要是不需要的话，那么uboot中肯定也不会有。Uboot可是行业的老大啊。
