高性能低成本的数字电源管理方案

本文探讨了在网络交换机和路由器、基站和服务器、以及工业和医疗设备中，怎样通过使用LTC2974四通道数字电源管理IC来改善性能、可靠性和能效。

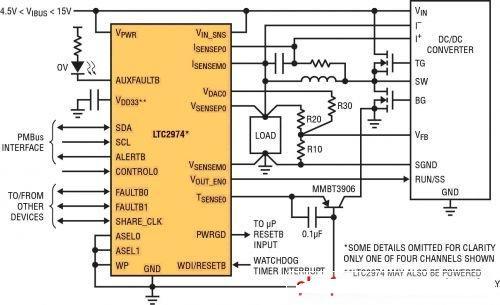

图1:具备EEPROM的四通道电源控制器(仅显示了一个通道)

PMBus INTERFACE:PMBus接口TO/FROM OTHER DEVICES:至/自其他器件TO uP RESETB INPUT:至微处理器的复位B输入WATCHDOG TIMER INTERRUPT:看门狗定时器中断信号DC/DC CONVERTER:DC/DC转换器* SOME DETIALS OMITTED FOR CLARITY:*为清晰起见，省略了一些细节ONLY ONE OF FOUR CHANNELS SHOWN:仅显示了4个通道之中的1个**LTC2974 MAY ALSO BE POWERED DRIECTLY FROM EXTERNAL 3.3V SUPPLY ** LTC2974也可以直接由外部3.3V电源供电对任何数量的电源排序;随意增加电源LTC2974简化了任何数量电源的排序。通过使用一种基于时间的算法，用户能以任何顺序、动态地为电源的接通和断开排序。利用单线共享时钟总线以及一个或多个双向故障引脚也可以跨多个LTC2974排序(参见图2)。这种方法极大地简化了系统设计，因为通道能按照任何顺序排序，而不管由哪一个LTC2974提供控制。任何时间都可增加额外的LTC2974,而不必担心系统限制，例如子卡连接器引脚供应受限。

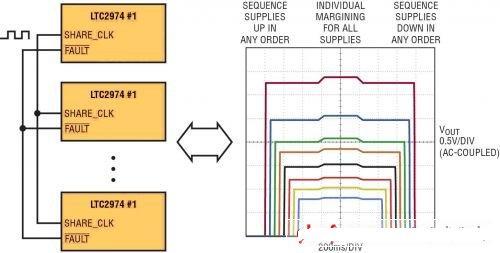

图2:仅用两条连接，就可以无缝地级联多个LTC2974 SEQUENCE SUPPLIES UP IN ANY ORDER:以任何顺序为电源加电排序INDIVIDUAL MARGINING FOR ALL SUPPLIES:所有电源都可以单独进行裕度调节SEQUENCE SUPPLIES DOWN IN ANY ORDER:以任何顺序为电源断电排序0.5V/DIV:每格0.5V AC-COUPLED:AC耦合加电排序可由各种条件响应触发。例如，当下游DC/DC POL转换器的中间总线电压超过特定接通电压时，LTC2974就可以自动排序。或者，接通排序可以由控制引脚输入的上升或下降沿启动。该器件还可提供响应故障情况的立即断开或断开排序。排序还可以由简单的I2C命令启动。LTC2974支持这些条件的任意组合。
