PC电源中的输入保护具体措施是什么呐？

PC机能够正常运作前提是供电系统安全，PC电源作为整机的供电模块，PC电源的重要性不言而喻，想要整机稳定运行，一款输出稳定的PC电源是必不可少的。然而作为主机中里唯一与市电直接连接的硬件，PC电源需要在各种输入环境都保持相对一致的输出，因此其承担的压力可能比我们想象的还要大，因此为了保证自身与其他硬件的供电安全，PC电源是采取了各种各样的保护措施。今天我们就来看看，这些保护措施都有什么?

输入保护

作为PC供电安全第一道关卡，PC电源从输入到输出都具备着各式保护措施，大体上可以分为输入保护和输出保护两类，其中输入保护的作用就是当外界交流输入出现异常的时候，PC电源可以及时切断输入，以最小的代价来保障电源以及其他硬件的安全。

输入异常可以总结为“超出正常工作所需的电压或电流”，比较常见的现象就是短路、浪涌电流和浪涌电压。引发短路的原因很多，例如意外进水和灰尘累积等等。而应对短路的保护器件首先当然是电源的保险管了，由于电源内部短路时，输入电流会变得极大，远超保险管可以承受的电流，因此保险管会在很短的时间内熔断，从而断开PC电源的供电输入。

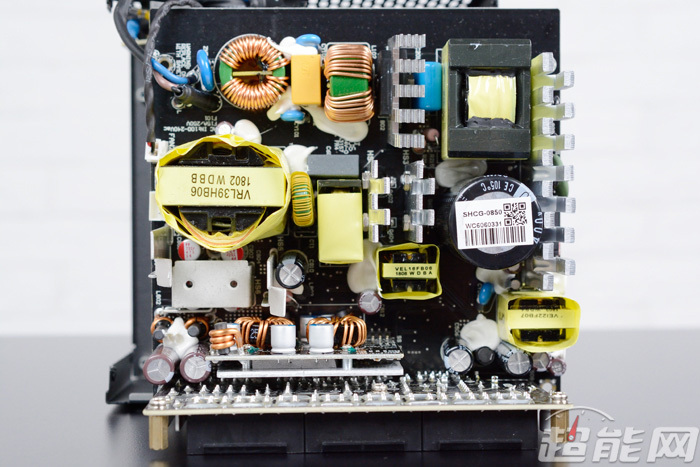

电源的输入保护通常布置在一级与二级EMI电路中(电源为安钛克HCG850 Extreme)

一般来说PC电源的保险管都是一次性的，烧断之后必须进行拆机更换才能重新投入使用。这种设计其实是非常合理的，因为PC电源的保险管会熔断，通常是因为PC电源内部的短路而非外部因素，这种情况下单纯换一个保险管就继续使用的话，可能会造成更大的危险，因此返厂检修才是最好的方案。

而对付浪涌电流和浪涌电压的产生就比较复杂了，可能是因为雷击引发的，但更多的可能性会是开机瞬间产生的强脉冲引发的。浪涌可以在一瞬间烧坏电路，致使电源无法正常工作，因此想要保护电源不在浪涌中损坏，那就必须要有抑制浪涌的电路。

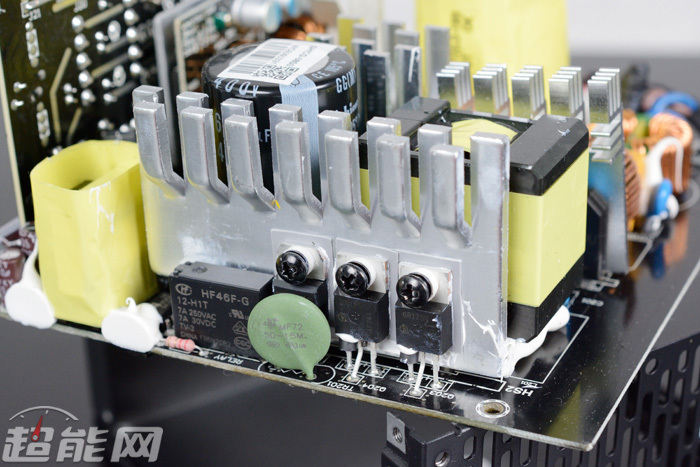

绿色的圆形器件就是NTC，旁边是其配套的继电器(电源为安钛克HCG850 Extreme)

目前可以抑制浪涌的器件主要是NTC与MOV，NTC(Negative Temperature Coefficient)是会随着自身温度上升而逐渐降低电阻的负温度系数热敏电阻。当PC电源进入工作状态的瞬间，其输入电路中会产生比正常工作所需电流高出许多倍的浪涌电流，而此时串联在电路中的NTC处于冷却状态，自身阻值最高，因此其可以抑制电路中过大的电流，从而保护其电源的后续电路及负载。

而随着电源的正常工作，NTC的温度也会不断提升，自身阻值逐渐降低，不再影响电流的通过。而在关机之后，NTC会恢复至冷却状态，再度以高阻态来确保电源在下一次开机中不会被浪涌电流破坏。

不过由于NTC的冷却需要一段时间，如果在关机后短时间里再度开机，NTC很可能会失去抑制浪涌电流的能力。因此现在不少PC电源都会在NTC旁边并连一个继电器，在电源进入正常工作状态后短路NTC，被短路的NTC将不再有电流经过，自身温度就会下降，重新回到高阻态。同时这样的设计也有利于提升电源的转换效率，毕竟这相当于电路中减少了一个电阻(低阻态的NTC也还是电阻，同样会消耗能量)。

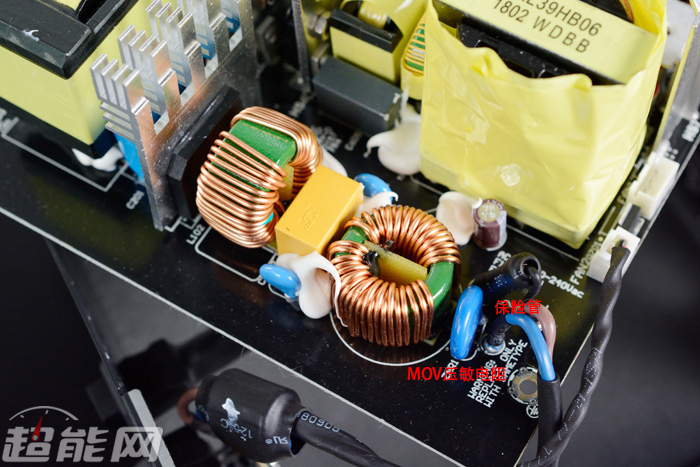

MOV亚敏电阻与保险管(电源为安钛克HCG850 Extreme)

MOV则是Metal Oxide Varistor，也就是金属氧化物压敏电阻，是压敏电阻里比较常见的一种。压敏电阻主要用来对付浪涌电压，一般来说会与被保护器件或装置并联使用，最大特点是其两端电压低于额定值时，其内部电阻会比较大，而当两端电压超过额定值后，其阻值会迅速变小，这样就使得流过它的电流激增。因此当压敏电阻的两极间出现浪涌电压的时候，压敏电阻就可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

而除了NTC与MOV外，部分高端电源为了进一步抑制浪涌电流和浪涌电压，还会用上TVS((Transient Voltage Suppressor，瞬态抑制二极管)和气体放电管，当浪涌到来之时，TVS首先启动将浪涌电压控制在一定水平内，然后NTC和MOV会再进行第二次的控制，进一步抑制浪涌电流和浪涌电压，随后激活气体放电管，尽可能地消除浪涌。当然这个是比较理想的状态，目前TVS与气体放电管基本上是高端电源的专属，只有NTC和MOV才称得上是PC电源的标配。
