PC电源接口挨个看，教你如何正确的连接PC电源

关于PC电源的课堂文章，我们已经做过好几期的内容了，有涉及到电源PFC电路、EMI电路、模组接口、80Plus认证以及各路供电输出所对应的硬件等等，当中有一些内容比较浅白，也有部分内容需要玩家有一定的专业知识方可理解。今天我们要谈的则属于比较浅白的内容，那就是大家装机时都必须连接的那些电源接口，究竟都是些什么?

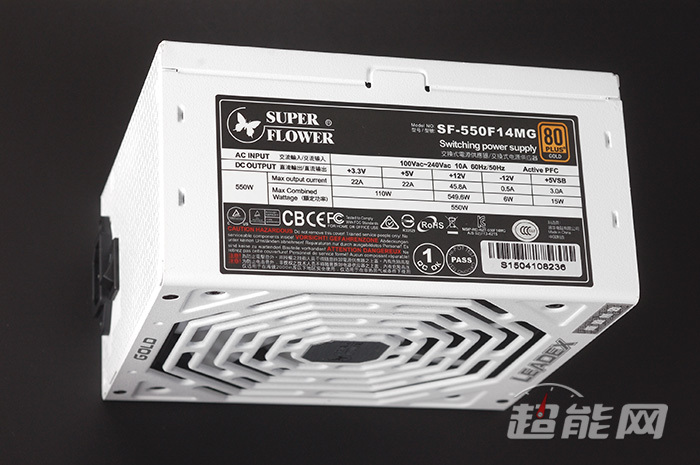

你有想过电源上的那些接口都是什么接口吗?

可能有些玩家会认为，这个电源接口是什么的问题，还会有人不知道吗?对于熟悉PC玩家来说，这个当然不是什么问题，你甚至可以闭着眼睛都可以正确连接PC电源的，不过对于刚入门的玩家来说，他们可能连PC电源有多少种接口都还摸不清楚，这个时候正确认识PC电源的各个接口就显得很重要了。

24Pin主供电接口：最主要的PC供电接口

首先我们从PC电源必备的接口开始讲起，第一个要讲的是体积最大的24Pin主供电接口，它也叫做24Pin主板供电接口，之所以这么叫是因为其是直接插入主板上的，是最主要的PC供电接口。

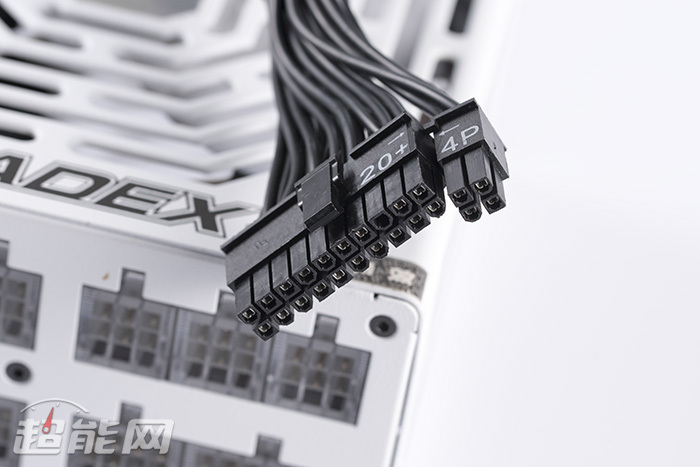

电源24Pin主供电接口

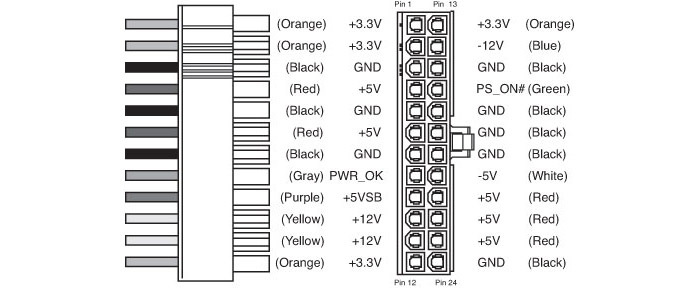

24Pin主板电源接口定义

电源的24Pin主供电接口共计有2组+12V供3电、5组+5V供电和4组+3.3V供电，每组供电的最大传输电流一般为6A，因此24Pin主供电接口的+12V、+5V和+3.3V供电的最大功率分别为144W、150W和79.2W。

值得注意的是现在24Pin主供电接口分为两种结构，一种是整体式的24Pin，另一种是分离式的20+4Pin，两种接口的24Pin主供电接口都适用于现在的主板，性能上并无区别，后者之所以采用分离式的设计主要是为了兼容以前采用20Pin供电接口的老式主板，不过这样的主板早已被市场淘汰，因此现在不少电源都会直接使用整体式设计的24Pin主供电接口。

ATX 12V 4Pin及ATX12V/EPS 12V 4+4/8Pin接口：CPU供电的来源

由于24Pin主供电接口所提供的+12V供电功率有限，因此现在的CPU都采用了独立接口来获取+12V供电，而负责给CPU供电的就是电源上的ATX 12V 4Pin或EPS 12V 4+4/8Pin接口，也就是我们常说的CPU 4Pin/4+4Pin/8Pin供电接口。

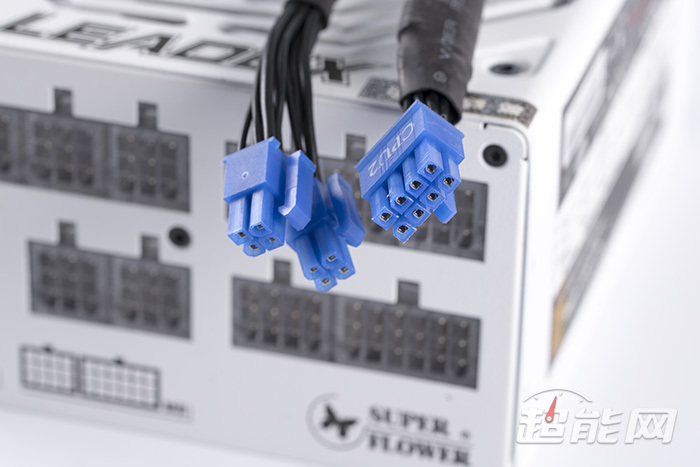

CPU 4+4Pin与CPU 8Pin供电接口

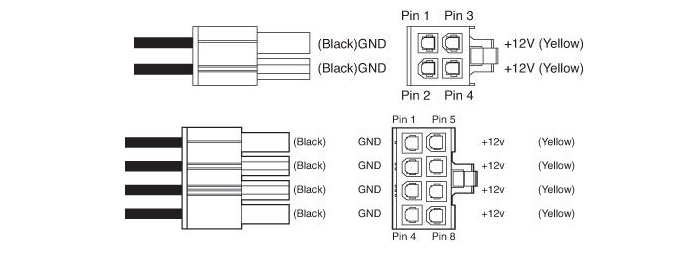

ATX 12V 4Pin及ATX12V/EPS 12V 4+4Pin接口定义

CPU供电接口有4Pin、4+4Pin和8Pin等三种， 其中4+4Pin和8Pin本质上是同一个接口，他们之间仅仅是分离式设计和整合式设计的不同，是出于兼容性的考虑，性能上并无差异。CPU 4Pin供电接口包含有两路+12V供电，而4+4Pin/8Pin供电则有4组+12V供电，前者每组供电的最大传输电流一般为8A，后者每组最大传输电流一般为7A，因此CPU 4Pin供电接口的最大供电功率为192W，而CPU 4+4Pin/8Pin供电接口则为336W。

值得注意的是，由于CPU并不直接使用+12V供电，而是需要通过开关电源电路将+12V转换为自己的工作电压，因此这里面还存在着转换效率，因此部分高端处理器虽然可以使用CPU 4Pin进行供电，但是考虑到工作稳定以及超频等需要，部分高端处理器大都需要用到4+4Pin或者8Pin的CPU供电接口，后者的供电功率更加充足，因此大家在组装高端平台的时候，务必要注意选用的电源以及主板是否提供4+4Pin或8Pin的CPU供电接口。

PCI-E 6Pin/6+2Pin接口：显卡供电的重要来源

与CPU供电的做法相同，现在独立显卡已经不仅仅是从主板插槽上取电，为了满足GPU对供电的高需求，现在主流或以上级别的显卡大都需要使用外部供电，而这个供电接口则是大家熟悉的PCI-E供电接口，主要是有6Pin和6+2Pin两种。

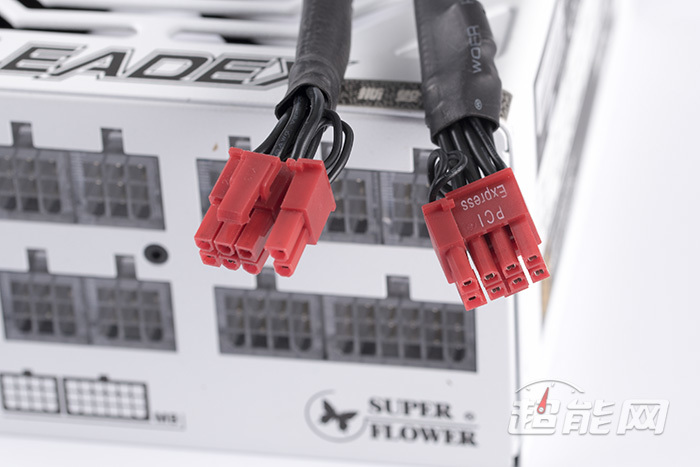

PCI-E 6+2Pin接口

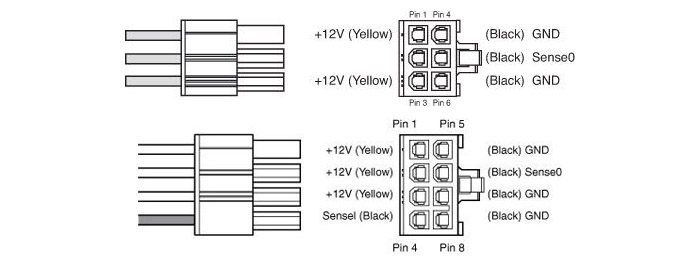

PCI-E 6Pin/6+2Pin接口定义

PCI-E 6+2Pin供电接口本质上就是8Pin供电接口，同样是分离式和整体式的区别，不存在性能上的差异，仅仅是出于兼容性和多用性的考虑，因此现在电源上基本只有6Pin和6+2Pin两种PCI-E显卡供电接口。PCI-E供电接口 主要提供+12V供电，其中PCI-E 6Pin供电有2组+12V供电，而PCI-E 6+2Pin则有3组+12V供电，一般而言每组能承担8A供电，因此PCI-E 6Pin供电的最大输出功率为192W，而PCI-E 6+2Pin的有288W。

然而这是PCI-E 6Pin以及PCI-E 6+2Pin接口最大传输功率的物理值，并不是PCI-E规范中的限定值。实际上按照PCI-E规范的要求，单个PCI-E 6Pin的供电功率不得大于75W，单个PCI-E 6+2Pin/8Pin的供电功率不得大于150W，这些规范中的数字都远小于接口的实际物理上限。

D型大4Pin接口与SATA电源接口：硬盘以及各种外设的供电就靠它们了

上面说到24Pin主供电接口、CPU供电接口以及PCI-E供电接口都是PC中的供电大户，它们对应也是PC中最重要的硬件。不过要从用途上来说的话，下面要说到的D型大4Pin接口以及SATA接口就更为广泛了，因为硬盘以及各种外设的供电都基本依赖这两个接口。

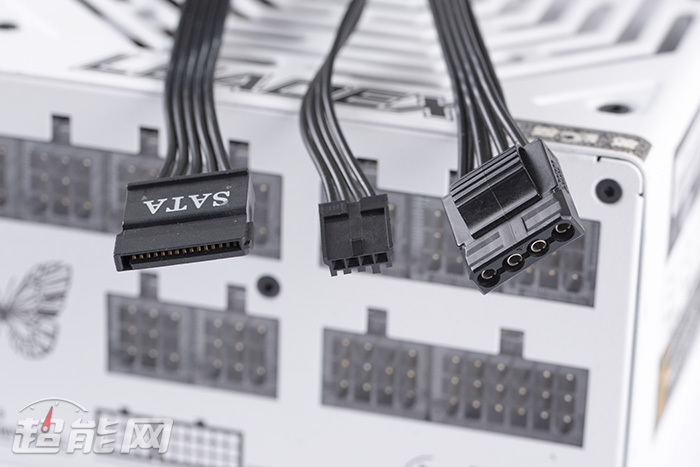

SATA电源接口、软驱供电接口、D型大4Pin接口

D型大4Pin接口是目前电脑中现存的最古老的一种接口，由Molex公司制造和销售，业内将其称为Molex接口，不过由于其体积较大，而且外型呈有点像是被拉长的字幕D，因此也有“大4Pin”、“D4Pin”多种叫法等，对玩家来说堪称是最熟悉的电源接口了，老式硬盘、光驱以及机箱风扇等都需要依赖其进行供电。

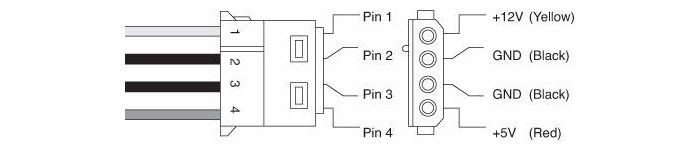

D型大4Pin接口定义

D型大4Pin接口可以提供1组+5V和1组+12V供电，当然玩家也可以通过+12V供电、+5V作地线的方式获得+7V供电，其使用的端子可以承受最大13A的电流，不过出于安全考虑，有相关的规范要求每个端子的实际供电应该控制在5A以内，因此D型大4Pin接口+12V供电功率为60W，而+5V则为25W。

顺带一说的是俗称“小4Pin”的软驱接口，其接线方式与D型大4Pin基本相同，但是体积要小得多，供电功率也要略低一些，由于软驱已经淘汰的缘故，现在很多电源产品已经不再提供这个接口，因此这里我们就不详细说明了。

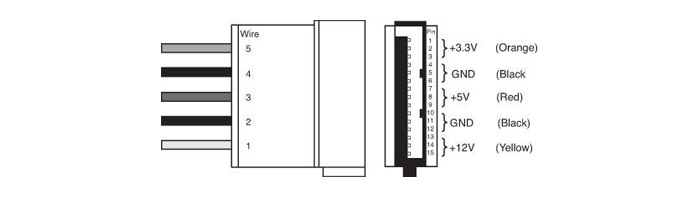

SATA电源接口定义

而SATA电源接口则是目前SATA硬盘包括HDD机械硬盘以及SSD固态硬盘的主要供电来源，起可以提供+12V、+5V和+3.3V供电，每组电压对应3针，共15针。每个端子可以传输的电流为1.5A，所以12V、5V和3.3V各可以传输的电流都为4.5A，功率分别为54W、22.5W和14.85W。

由于大部分的SATA设备都可以在没有+3.3V供电的情况下正常工作，因此如果玩家确实需要大量的SATA电源接口但电源本身提供的数量有所不足，那就可以使用转接线从D型4Pin接口转接扩充。

总结：电源接口都有防呆，别迷信大力出奇迹就不会有问题

通过我们的讲解，相信大家对于电源上的各个接口已经有初步的了解，相信以后装机就再也不用担心会有“这个接口是什么、那个接口又是什么”的疑惑了。在最后我们要给大家讲一句，其实每个电源接口造型都不相同，都有防止插错的防呆设计，如SATA电源接口中的L型插槽、CPU供电接口中的方形和梯形端子等，只要大家仔细观察、不迷信“大力出奇迹”，即便你是新手也是可以完全避免电源接口插错的尴尬的。
