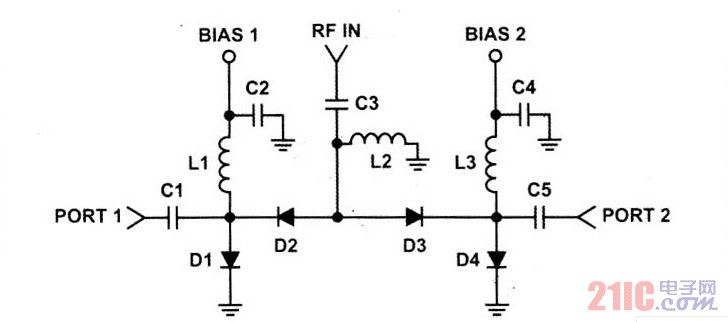

典型单刀双掷（SPDT）PF开关电路图

图中显示了一个单刀双掷PF开关及其偏置电路。当设置妥当时，滤波L1/C2和L3/C4允许将控制信号施加于PIN二极体D1-D4，控制信号与PF信号的相互影响极少。这些元件允许频率相对较低的控制信号通过PIN二极体，但会阻止高频信号逃离PF信号路径。不正常的RF能量损耗意味着开关的插入损耗过高。电容C1、C2和阻止施加于二极体的直流偏置侵入RF信号路径中的电路。
