低压电路图 低压自动转换电路图

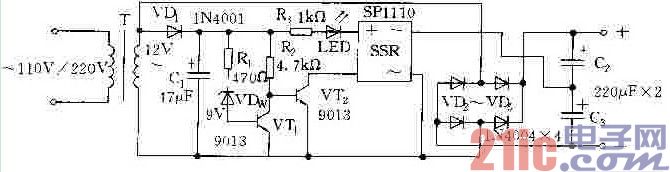

下图为低压自动转换电路。220V市电经变压器T降压后，VDw击穿使VT1导驼，VT2截止，固态继电器SSR关断，此时经VD2~VD5桥式整流，C2的C3滤流输出约14V的直流电压;当输入交流电压为110V时，经T降压不足以穿VDw，VT1截止，VT2导通，SSR接通。这时，SSR、VD2~VD3及C2、C3组成倍压电路，输出仍为14V左右的直流电压。而且LED指示灯亮。
