hid电子镇流器电路图

采用PM4020H设计的(HID)或高压钠灯电子镇流器:

采用大电流推拉电路，可以驱动半桥和全桥电路。桥路输出采用低频交流，PM4020H内置分频器将单端驱动的频率到195Hz的低频，因此消除了声共振

PM4020H控制器

HPM4020H集成了控制和驱动HIDL所有的功能需要，它适用于金属卤素灯(如汽车大灯、放映机灯等)、高压汞灯和高压钠灯等高强度放电灯控制器的驱动和控制。它包含一个完全的电流模式脉宽调制器、一个灯功率调节器、灯温补偿器和所有故障保护。

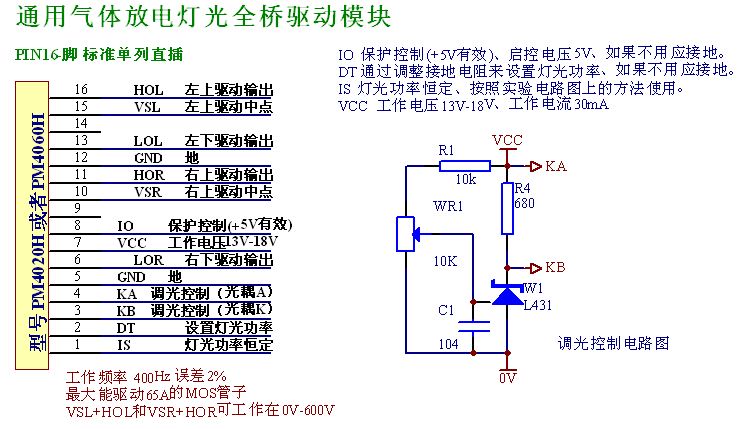

HPM4020H的结构和功能如图1所示。采用大电流推拉电路，可以驱动半桥和全桥电路。桥路输出采用低频交流，PM4020H内置分频器将单端驱动的频率到195Hz的低频，因此消除了声共振。声共振是HIDL在高频电源供电时出现的放电电弧不稳的现象，其机理是灯管内压力波的脉动从管内壁反射回来，如果与高频电流的脉动成分相位相同，则形成驻波，产生声共振，轻则灯光抖动，重则烧毁灯管和镇流器。

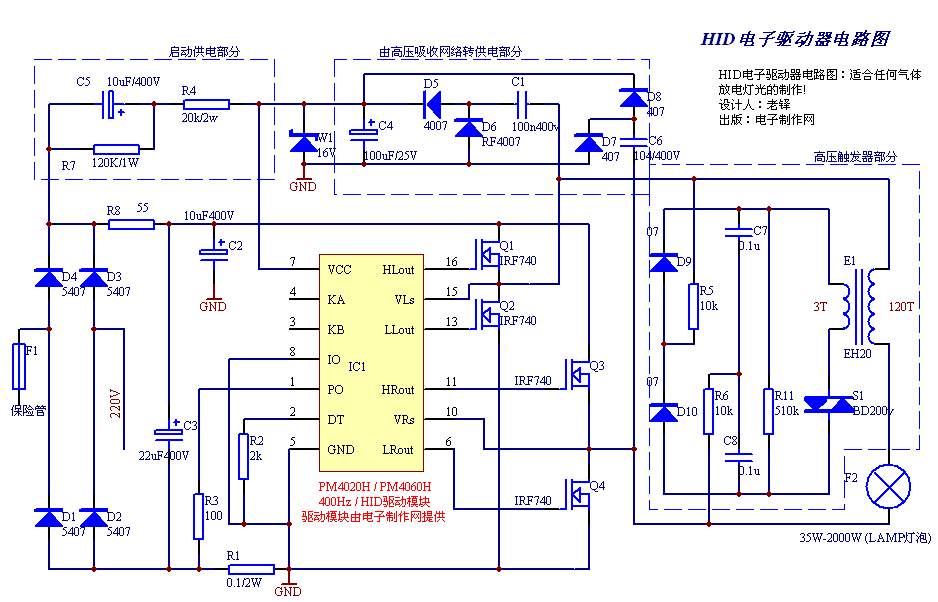

控制器的输出采用全桥逆变器。逆变器工作在195Hz的低频，灯的平均电压为零。桥路的驱动由脚QOUT和QOUT输出，它们均以50%的占空比工作，相差180°。采用IR2112驱动高端和低端的MOSFET管。这样的方法成本较贵，也可以低端直接驱动，高端采用一个高压晶体管、一个上拉电阻以及正确的相位。下面是详细的电路图。图2：
