来源:mashang发布时间:2012-12-14

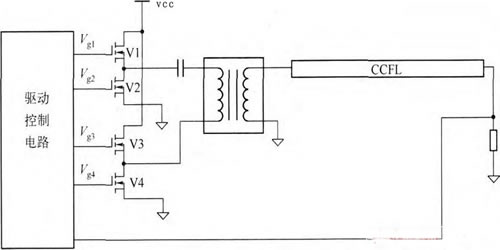

询问 AI仅采用四只N沟道场效应管的全桥驱动电路工作时，在驱动控制Ic的控制下，使V1、V4同时导通，V2、V3同时导通，且V1、V4导通时，V2、V3截止，也就是说，V1、V4与V2、V3是交替导通的，使变压器一次侧形成交流电压，改变开关脉冲的占空比，就可以改变V1、V4和V2、V3导通与截止时间，从而改变变压器的储能，也就改变了输出的电压值。需要注意的是，如果V1、V4与V2、V3的导通时间不对称，则变压器一次侧的交流电压中将含有直流分量，会在变压器二次侧产生很大的直流分量，造成磁路饱和。因此全桥电路应注意避免直流电压分量的产生，也可以在一次回路串联一个电容，以阻断直流电流。仅采用四只N沟道场效应管的全桥驱动电路:
