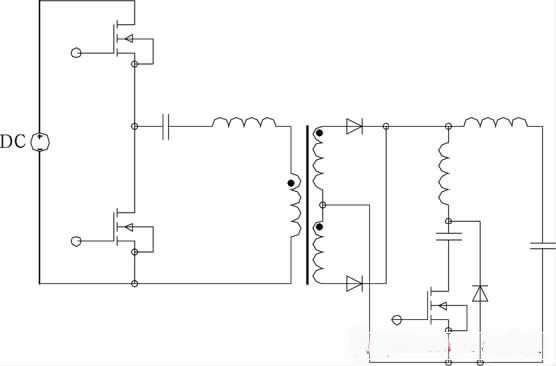

对称PWM控制ZCS半桥变换器原理图

对称PWM 控制ZCS半桥变换器在传统不对称半桥电路变压器的副边增加了一条由辅助开关管、谐振电容和谐振电感串联构成的辅助支路。其主开关管不仅工作在对称状态，而且变换器能在整个负载范围内实现所有开关管的ZCS和所有二极管的ZVS.与对称控制半桥一样，辅助开关管每半个周期导通一次，利用谐振电容与变压器漏感的谐振为全负载范围所有开关管ZCS及所有二极管ZVS创造了条件，重载时难以实现软开关。
