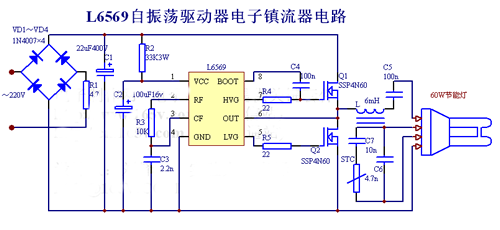

由于L6569内部独特的自举结构功能，在脚1与脚8之间连接的自举二极管可以省略(也可设置)。R2与C2组成电源启动电路，电源电压Vcc被内部并联稳压二极管箝位在15V左右。R3、C3决定IC内部振荡器的频率。C3上的三角波电压下限值为1/3VCC。振荡器输出控制IC高端输出和低端输出，两路输出的方波驱动脉冲之间的死区时间典型值是1.2uF。C4为自举电容，VCC通边脚1与脚8之间内部的充电泵对C4充电，使脚8上的电压比脚6上的电压高，为IC内高端输出驱动级供电。在Q1、A2的中点(即IC的6脚)输出方波脉冲，作为荧光灯的高频供电电源。输出级电路采用传统的LC串联谐振式。PTC热敏电阻用做阴极预热，C6为灯启动电容。荧光灯电子镇流器.

由于采用L6569驱动IC，可省掉脉冲变压器，镇流器的工作效率不再受输出反馈线路的影响，易于设计、工作稳定。L6569不仅适用于CFL电子镇流器，同时也适用于低电压卤素灯变换器。
