新颖的自行车充电器原理及电路

这种充电器是用于电动自行车充电。它的特点是一旦充满电量就立即停止。

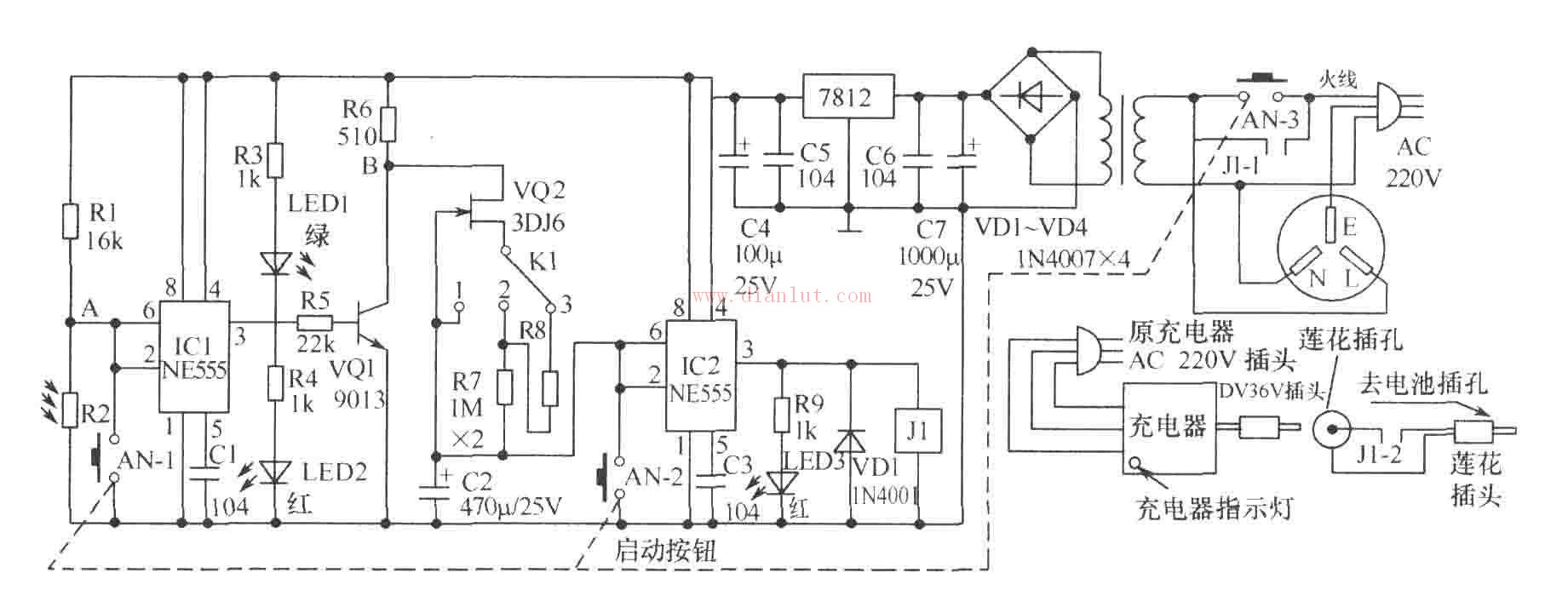

工作原理：将充电器AC220V三线插头插入该装置的交流电源插座中，36V插头插入该装置的莲花插孔中，再将该装置的AC220V三线插头接入市电(以上部分插好后无需再动)。充电时，把该装置“去电池插孔”的莲花插头插入电动自行车电池充电插孔中即可。按下启动按钮AN，AN-1、AN-2、AN-3接通，充电器与AC220V电源接通;由于AN-2接通，IC2的2、6脚接地，3脚输出高电平，继电器J1吸合，J1-1闭合自锁，使 AC220V电压保持，J1-2闭合给电池充电，LED3红色发光二极管点亮，表示装置充电工作正常。由AN-1接通，IC1的2、6脚接地，3脚输出高电平，LED2红色发光二极管点亮，表明充电器处在大电流充电状态。当充电器工作在大电流充电状态时，其上双色发光二极管中的红色发光二极管点亮，使光敏电阻R2阻值变小，A点电位低于(2/3)Vcc(12V×2/3=8V)，3脚为高电平;当电池快充满时，充电器上双色发光二极管中的绿色发光二极管点亮，光敏电阻R2阻值变大，A点电位上升到(2/3)Vcc，IC1的3脚变为低电平，这时LED2熄灭，LED1绿色发光二极管点亮，表明充电器处在涓流充电状态。由于IC1的3脚变为低电平，VQ1截止，B点电位升高，经过VQ2、 R8、R7向电容C2充电，当C2电位上升到8V，即IC2的2、6脚电位上升到(2/3)Vcc时，IC2的3脚变为低电平，LED3熄灭，继电器J1失电，J1-1、J1-2断开，电路自动断电，停止工作。

选择延时时间的开关K1置1时，不延时;置2时延时约1h;置3时延时约2h(冬季延时约2h，其他季节延时约1h或不延时)，改变R7、R8阻值可改变延时时间。为了不受外界光的影响，将不透明的塑料笔管截取约2cm长，用101胶粘在充电器发光二极管处，另将光敏电阻R2引脚穿过一比笔管更细的塑料管，把光敏电阻和塑料管插入笔管中;为了使红光变绿光时光敏电阻阻值变化较大，需要在发光二极管和光敏电阻之间插入一红色滤色镜片。B点左边电路用来检测充电器充电时是红灯还是绿灯(由于充电器一年保修期未到，不能打开，只能用光敏电阻在充电器外边做文章)，若充电器不是智能型的，则不好检测，这时可将B点左边的电路舍去，采用延时的方法自动断电，也可以防止过充电。

制作与调试:制作时可按照常规方法进行即可成功。调试时由于元件参数不尽相同，装好后需调整R1电阻，使充电器指示灯发红光时A点电位在(2/3)Vcc以下(调为6.6V)，当充电器指示灯变为绿光时，A点电位升高到8V，IC1的3脚变为低电平，红色LED2熄灭，绿色 LED1点亮。
