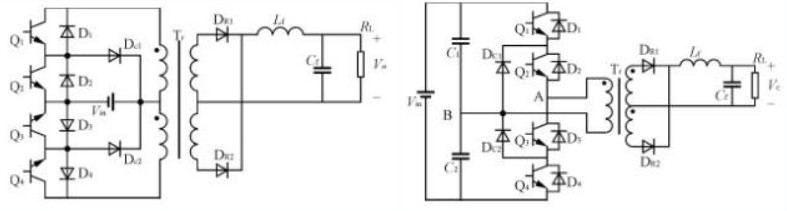

三电平LLC串联谐振DC/DC变换器电路

隔离三电平DCDC变换器电路图









本发明的三电平LLC串联谐振DC/DC变换器包括分压电容、由四个开关串联而成的逆变器、谐振电路、钳位电路、隔离变压器、整流电路、滤波电路。该变换器通过具有双重本征谐振频率的LLC谐振电路使得较小的频率变化范围就可以实现较大的输入输出电压调节范围，同时，通过一对钳位二极管对开关进行有效的钳位，使每个开关电压应力是输入电压的一半，并且全范围实现ZVS而不用附加任何电路，整流二极管工作在ZCS状态。该变换器在高端压输入时效率较高，应用在高输入电压且有断电保持时间要求的电源产品上特别有利。
