固态强光防爆灯充电电路图

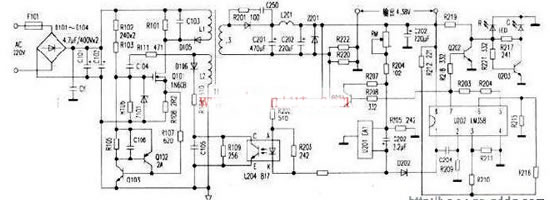

固态强光防爆灯采用冷光源，发热量低，工作电流小，防爆，广泛用在易燃易爆(如煤矿等)工作场所，该灯采用大容量锂离子电池，环保，无污染，一次充电可连续照明15小时左右，该灯充电器型号KL4LM(x)IW5110，输入电压AC85～260V，输出电压4.38V，输出电流850mA，采用脉宽调制式开关电源电路，经剖析实物绘制电路如下。





该充电器缺点是电源插头与电路板连接处采用V型插槽，不是直接用导线焊接，由于该充电器密封不严，在煤矿等场所由于空气潮湿或进入雨水后造成充电器内部电子元器件烧毁。
