基于TL494的高压钠灯电子镇流器控制电路

基于TL494的高压钠灯电子镇流器控制电路

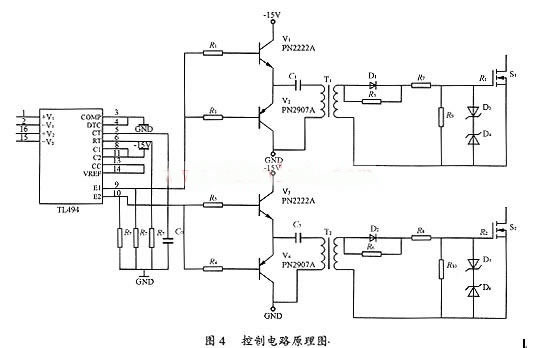

控制电路原理图如图4所示。图中采用的核心控制芯片是TL494，以推挽方式输出两路相位相差180°的脉冲，由于TL494脉冲信号的驱动功率不够大，所以要对其进行功率放大，然后采用高频变压器将驱动信号与主电路隔离，再经过稳压管稳压限幅之后，用来驱动MOS管。在推挽方式下，TL494的脉冲输出效率与外围电阻电容之间的关系是F=1.1/2RC。
