压敏电阻器保护电路图

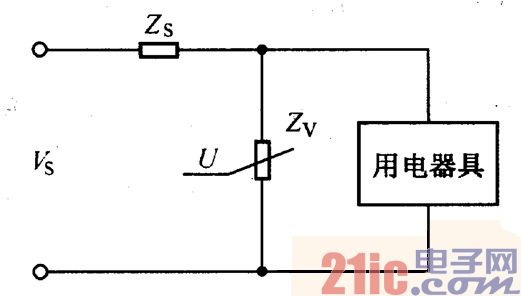

压敏电阻器在电路中通常并接在被保护电器的输入端，如图所示。从图中可以看出，压敏电阻器的阻抗zv与电路总阻抗(包括浪涌阻抗么)构成了分压器，因此压敏电阻器

的限制电压可由下式确定:

Vc=VsZv/(Zs+Zv)

式中:VC--限制电压;

VS-- 浪涌电压;

ZV--压敏电阻器的阻抗，它可以从正常值的几兆欧降到儿欧，甚至小于lΩ;

ZS--电路总阻抗。

从上式可见，Zv在瞬间流过很大电流时，瞬间过电压大部分降落在么上，而用电被保护电器得到的电压在其耐压之下，因而能起到保护作用。
