可选择的翻转逆变器电路图

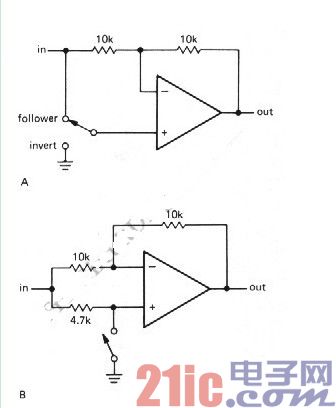

使用电路所示，我们可以反转或无反转放大扳动开关。电压增益取决于开关的位置。这可能是+1或-1。电路的变化有两个版本，A和B。

我个人更喜欢B型，因为没有同相输入端电压水平是不确定的时刻。在一个版本中，当开关翻转，同相输入端是暂时浮动的，这可能导致不可预知的电压indu1ced通过交换机的布线，使得硬点击或杂音。

这相逆变器电路提供一个极性控制很有用，例如，许多音响电源放大器提供的通道(大号或?只)这个函数翻转了的情况下阶段有扬声器错误接线或安装，因为它的更容易推一个开关，而不是重新连接电缆。
