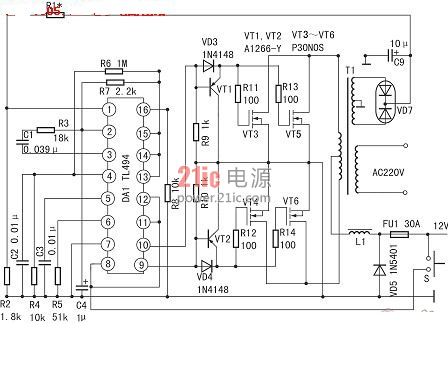

利用TL494组成的400W大功率稳压逆变器电路。它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS　FET开关管。如需提高输出功率，每路可采用3～4只开关管并联应用，电路不变。TL494在该逆变器中的应用方法如下：

第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。反相输入端2脚输入5V基准电压(由14脚输出)。当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。此时输出AC电压为235V(方波电压)。第4脚外接R6、R4、C2设定死区时间。正常电压值为0.01V。第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。正常时5脚电压值为1.75V，6脚电压值为3.73V。第7脚为共地。第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。S1接通时，此三脚电压值为蓄电池的正极电压。第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。正常时电压值为1.8V。第13、14、15脚其中14脚输出5V基准电压，使13脚有5V高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。第15脚外接5V电压，构成误差放大器反相输入基准电压，以使同相输入端16脚构成高电平保护输入端。此接法中，当第16脚输入大于5V的高电平时，可通过稳压作用降低输出电压，或关断驱动脉冲而实现保护。在它激逆变器中输出超压的可能性几乎没有，故该电路中第16脚未用，由电阻R8接地。

该逆变器采用容量为400VA的工频变压器，铁芯采用45×60mm2的硅钢片。初级绕组采用直径1.2mm的漆包线，两根并绕2×20匝。次级取样绕组采用0.41mm漆包线绕36匝，中心抽头。次级绕组按230V计算，采用0.8mm漆包线绕400匝。开关管VT4～VT6可用60V/30A任何型号的N沟道MOS　FET管代替。VD7可用1N400X系列普通二极管。该电路几乎不经调试即可正常工作。当C9正极端电压为12V时，R1可在3.6～4.7kΩ之间选择，或用10kΩ电位器调整，使输出电压为额定值。如将此逆变器输出功率增大为近600W，为了避免初级电流过大，增大电阻性损耗，宜将蓄电池改用24V，开关管可选用VDS为100V的大电流MOS　FET管。需注意的是，宁可选用多管并联，而不选用单只IDS大于50A的开关管，其原因是：一则价格较高，二则驱动太困难。建议选用100V/32A的2SK564，或选用三只2SK906并联应用。同时，变压器铁芯截面需达到50cm2，按普通电源变压器计算方式算出匝数和线径，或者采用废UPS-600中变压器代用。如为电冰箱、电风扇供电，请勿忘记加入LC低通滤波器。
