Intersil汽车TFT-LCD显示器电源电路设计

Intersil公司的ISL78010是汽车电子级TFT-LCD显示器电源，它集成一个升压转换器和2A FET，两个用来产生VON 和 VLOGIC的正向LDO，以及用来产生VOFF的负向LDO。升压转换能编程在P模式工作，以得到最佳的瞬态响应，或工作在PI模式，以改善负载的调整率。本文介绍了ISL78010的主要性能，升压稳压器方框图和典型的应用电路图以及手提/便携式显示器应用方案(LCD/OLED)。

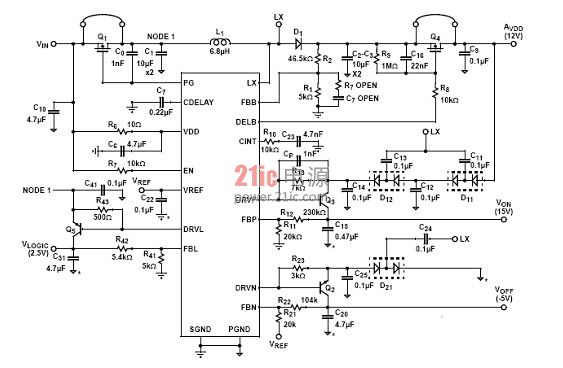

ISL78010应用电路图

ISL78010是多个输出调节器用于汽车电子。它功能单一提高转换器集成场效应晶体管。变换器可以被编程在模式为最优瞬态响应或P提高负载调节。ISL78010 包括故障保护所有四个频道。一旦检测到故障，无论是VBOOST，或VOFF通道，设备将被锁住，直到输入供应。后者序列需要一个外部晶体管。启动的时间序列设置使用一个外部电容器。ISL78010进来一个32 Ld 5 x5 TQFP包和指定操作在-40°C到+ 105°C温度范围。主要特性有，电流场效应晶体管，3 v 5 v的输入，20 v输出，1%的监管提高，可编程序列延迟，完全故障保护
