电源滤波电路

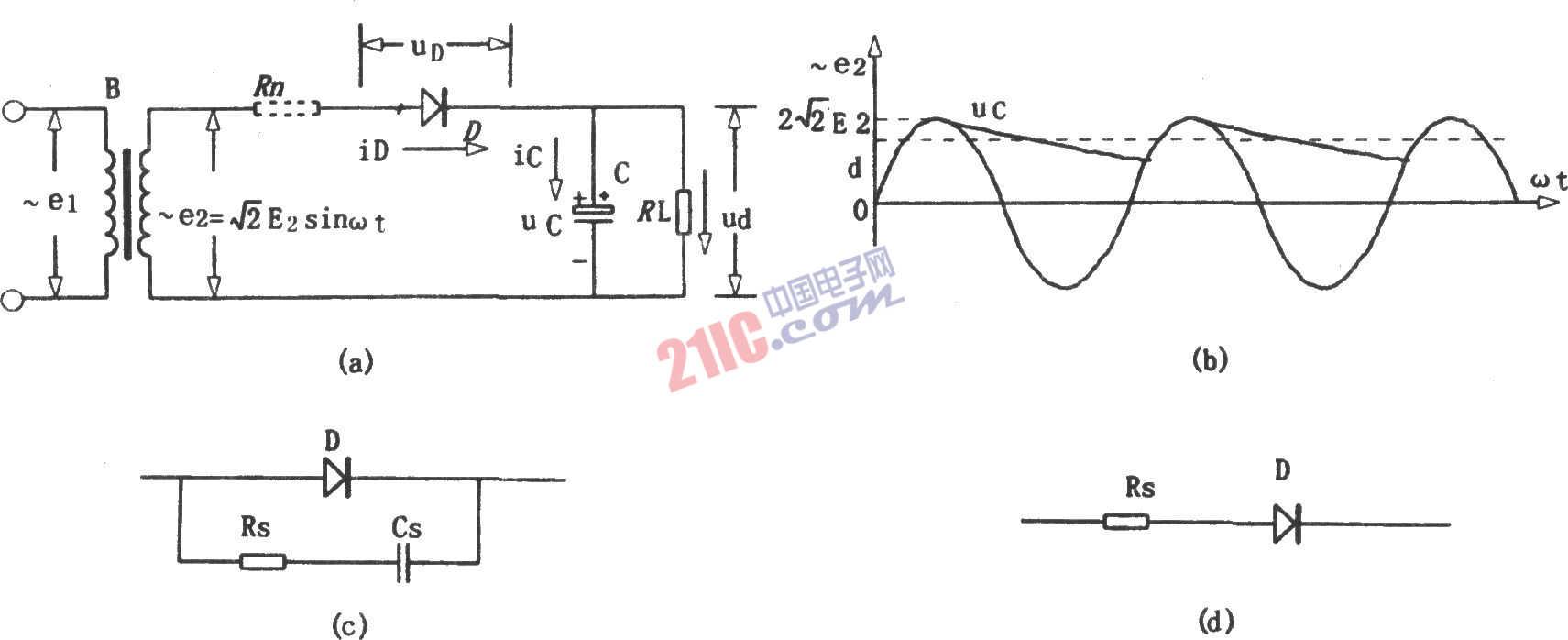

大的情况下，电路刚接通的瞬间，整流二极管将承受很大的浪涌电流，很可能因过流而烧毁，因此，在选用二极管时，应注意挑选电流大一点的，最好采用比锗管更经得起电流冲击的硅管。还可以采取一些保护整流二极管的措施，使通过整流二极管的最大电流不超过规定的浪涌电流。图(c)、(d)就是两种常见的保护电路。

更多滤波电路图

滤波电路图1

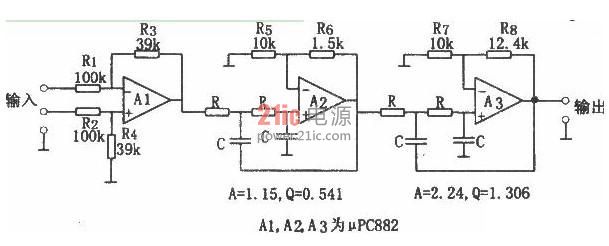

滤波电路图2

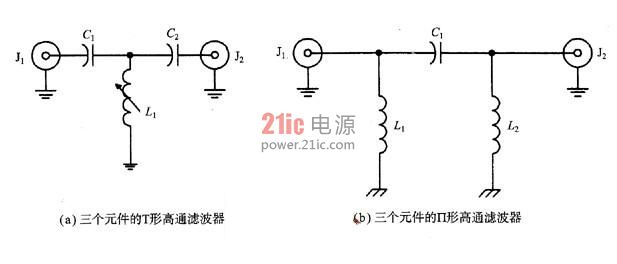

滤波电路图3

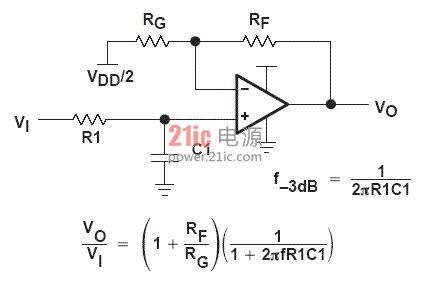

滤波电路图4

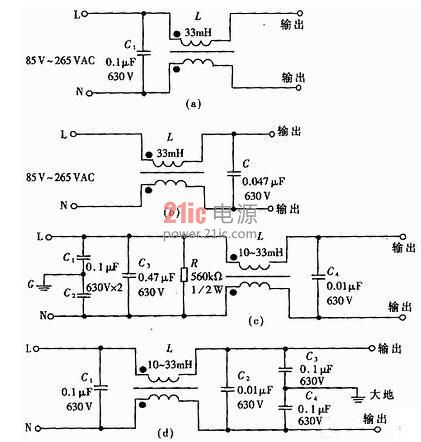

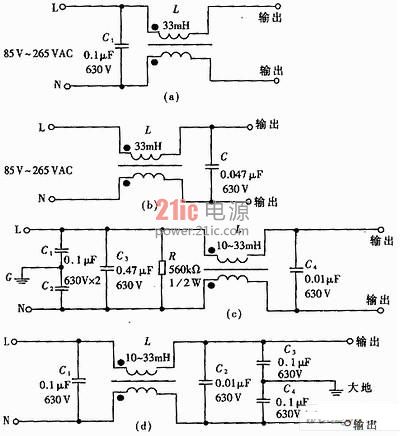

为减小体积、降低本钱,单片开关电源一般采用简易式单级EMI滤波器,典型电路图1所示。图(a)与图(b)中的电容器C能滤除串模干扰,区别仅是图(a)将C接在输进端,图(b)则接到输出端。图(c)、(d)所示电路较复杂,抑制干扰的效果更佳。图(c)中的L、C1和C2用来滤除共模干扰,C3和C4滤除串模干扰。R为泄放电阻,可将C3上积累的电荷泄放掉,避免因电荷积累而影响滤波特性;断电后还能使电源的进线端L、N不带电,保证使用的安全性。图(d)则是把共模干扰滤波电容C3和C4接在输出端。[!--empirenews.page--]

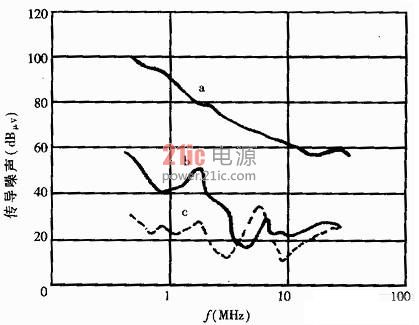

MI滤波器能有效抑制单片开关电源的电磁干扰。图2中曲线a为加EMI滤波器时开关电源上0.15MHz～30MHz传导噪声的波形(即电磁干扰峰值包络线)。曲线b是插进如图1(d)所示EMI滤波器后的波形,能将电磁干扰衰减50dBμV～70dBμV。显然,这种EMI滤波器的效果更佳。
