电子血压计电路图分析

随着生活水平的提高，人们的保健意识不断增强，经常测量血压是医疗保健、早期发现疾病的主要手段之一。

目前，虽然已有数显电子血压计问世，但价格很高，测量误差相对较大，最准确的还是传统的台式水银柱血压计，指针式血压表次之。这两种血压计(表)占目前社会拥有量的90%以上，是医生为病人测量血压的主要用具。家庭的拥有量也很大。但是，这种血压计需要听诊器辅助测量血压，并要有一定的测量技术，特别是对舒张压(俗称低压)的判断，人为误差因素较大。本文介绍一种电子辅助测量器，供电子爱好者自制。该辅助测量器能使血压的测量变的准确方便，不仅代替了听诊器，还可以同时观察到所测血压值.使不懂测量技巧的人也可测准血压。

工作原理

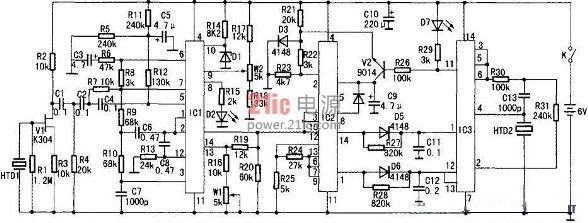

电路如图1所示，测量器由声波采集、电压放大、低通滤波、波形变换、电压检测、声光显示电路组成。



电子血压计电路原理图

HTD1将检测到的脉搏跳动声波信号送V1的栅极，在此，V1起阻抗变换作用.将高内阻的微弱声波信号电压变换为较低阻抗输出，经C1、C2、C4耦合给IC1。IC1为四运放，其⑤ 、⑥ 、⑦ 脚内部电路及外围元件构成电压放大器，改变R8的阻值可调整本级放大倍数。经放大后的音频信号经R9、C6耦合给① 、② 、③脚内外电路组成的低通滤波器，消除人体感应及外界干扰信号。并提高带负载能力。其信号从①脚输出，经C8耦合给12 、13 、14脚进行整形放大，将脉冲声波变换成方波由14脚输出.调整w1可改变放大量。14脚输出的方波信号直接耦合给IC2的③ 脚和12 脚.经两个运放放大后，分别由① 脚和14脚输出.①脚输出的方波电压经D6耦合给IC3的12、13脚。IC3为四与非门电路，当12 、13脚为高电平时，②脚输出低电平.D7发光指示.调整C12的容量，可改变D7的发光延迟时间。IC2的14脚输出的方波脉冲高电平经D5耦合给IC3的①脚，其① 、② 、③ 、④ 、⑤、⑥脚内外电路构成振荡器。①脚为高电平时振荡器起振，发出声响，其振荡频率约2000Hz。V2及IC2的⑤ ～⑩脚电路起声光同步等作用。

IC1的⑧ 、⑨ 、⑩脚电路构成电压检测器，以防电池电压过低时失去测量的准确性。D1为⑩ 脚提供4.5V的基准电压，R17、W2、R18组成分压器。调整W2可设定起控电压值，当⑨ 脚电压低于⑩脚时，⑧ 脚输出高电平，D2发光，说明电压过低应更换电池。该辅助测量器耗电很小，更换一次电池可使用一年以上。

元件选择

HTD1选用27mm压电陶瓷片。IC1、IC2选用LM324四运放。IC3选用CD4011四与非门，D1选用4.5V稳压管，HTD2选用15mm压电陶瓷发声器，K选用微型拨动开关。D2用微型红色发光二极管，D7用微型蓝色高亮发光管，电源用四节五号电池，其余元件如图所示。

安装调试

将所有元件焊接在印刷电路板上，装入相应的塑料盒内，HTD1固定在相应大小的不锈钢或塑料壳内，用屏蔽线和3.5mm插头与测量器连接，调整W1使灵敏度较高但又不产生自激振荡;将电池取掉，改用可调稳压电源供电。将电压调至4.8 V。调整W2使D1刚好发光即可。

原理图中的V1、R1均封装在传感器HTD1内。故印制板上未画出V1、R1位置。

使用方法

使用时，将血压计臂带固定在手臂上。将探头HTD1放在臂带下的肱动脉上。当气压估计大于收缩压(俗称高压)2.5～4kPa(20～30mmHg)左右时，停止加压，打开放气阀缓慢放气，当气压降到收缩压时，测量器开始发声，发光指示这时血压计上所显示的血压值即是收缩压，其声光均与脉搏的跳动同步，声光停止时血压计上所显示的血压值即是舒张压。
