多普达696充电器电路图



多普达696充电器电路图

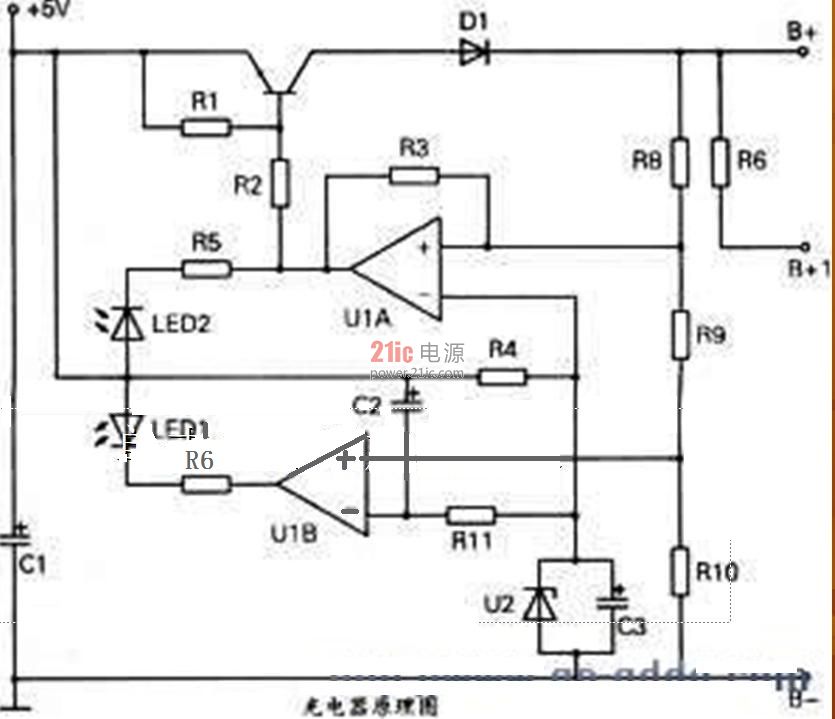

电路原理图所示，整个电路大致分为显示、电压比较、基准电压、开关控制四大部分，其中由双色发光二极管LED、电阻R5、电阻R6、集成电路 U1B(U1、最大的那个集成电路中的一部分)构成显示电路，指示充电状态;由三极管Q1(电路原理图中并没有编号，笔者自命名)构成充电控制电路，负责控制充电电流;由芯片U1A以及电阻R8、R9、R1O、R11等周边元件构成电压比较电路，负责判断电池的充电状态;由IC芯片U2、电容C3等元件构成基准电压电路，以便U1A比较电池状态;二极管D1在这里起保护作用，防止电池电压高于电源电压造成电池放电。 电路工作原理：接上电之后，因为C3的延时作用，使经过R1、R2、R3、R9、R1O分压的UIA+端的电压高于UIA-端的电压，此时UIA输出高电平，然后经过R3反馈后处于高电平锁定状态，黄色的充电指示灯LED2和负责控制充电电流的Q1都处于关闭状态。而此时U1B则因为C2开始充电，U1B-端的电压高于经过R1、R2、R3、R9、R1O分压的U1B+端电压，U1B输出低电平，LED1发光，LED发出微亮的红光。随着C2充电结束，U1B-端的电压逐渐高于UIB+端的电压，LED1熄灭。这样)接上电源时指示灯会闪一下，以确认电源正带。　　接上电池后，电池电压经R8、 R9、R10分压，接到U1A+上。因为此时电池电压V很低，所以U1A+所分得的电压低于U1A-从U2得到的基准电压，UIA输出低电平，Q1与 LED2导通，电池开始充电。同时因为UIB+端的电压也被拉低，所以UIB输出低电平，LED1和LED2同时导通，LED发出明亮的绿光,表示正在充电中。　　充电时，随着电池电压不断升高，U1A+电压也随着升高。当电池充满时，U1A+的电压会高过基准电压，此时U1A输出高电平，负责控制充电的 Q1和充电指示灯LED2关闭，充电停止。因为U1B+得到的电压要比U1A+低一些，所以此时U1B+的电压依然低于塞：准电压，U1B输出低电平，LED1继续发光，此时LED呈现微弱的红光,表明电池已经充满。

充电电流、截止电压以及温度控制：在充电过程中，对电池性能与寿命影响最大的是充电电流、充电温度和截止电压三个参数，所以接下来笔者详细分析并测试一下充电器的这三个参数。从原理围我们可以看出，充电电流主要受控于Q1，因为在整个电路中Q1只起一个开关作用，所以电池的充电电流大致等于Q1集电极的通过电流Ic。在充电过程中，充电电流Ic会随着三极管的Vce电压、Ib电流的变化而改变，所以个充电过程中充电电流是不一样的。在电池刚刚充电时，电池的电压大致在3.6V左右，Vce的电压等于输入电压-D1降压-电池电压，其中实际测量得到D1降压在0.4V左右，Vce大致为1V，此时实际测量到的充电电流为0.39A。　　电池快要充满时，电池电压会上升到4.2V左右，此时Vce大致为0.4V，实际测量到的充电电流为0.21A。这款充电器使用的三极管型号为S8550，参考器件手册以及实际测重结果绘制了电流图(下图所示)。　　充电器的充电截止电压由UIA控制，电池的电压经过R8、R9、RIO分压电路以1/1.7的比例分压得到测试电压，然后与U1得到的2.5V基准电压比较。当电池电压达到 4.25V时，U1A+的电压高于U1A-的电压，U1A输出低电平，充电结束，也就是说充电截止电压为4.25V。在充电温度监控方面，没有找到任何检测电路。 整个充电器只是通过一个电阻，把电池上的温度检测接到了电池正极上，相当于直接把电池温度检测端屏蔽掉了，所以对电池的充电温度是没有任何监控的。
