一款机顶盒开关电源电路图

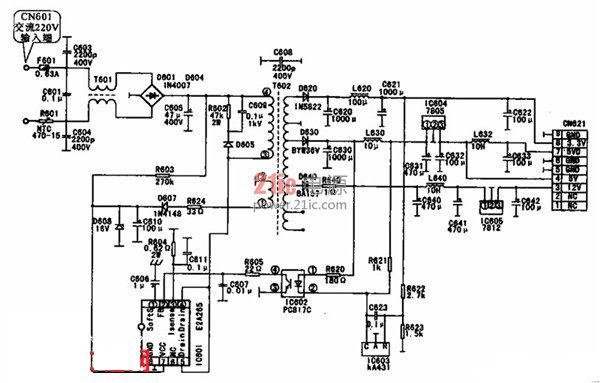

数字有线电视机顶盒中的开关电源电路如图所示。从图可见，它主要是由交流输入电路、整流滤波电路、开关振荡电路、开关变压器T602、次级整流滤波和稳压电路等构成的。

(l)交流输入电路

交流输入电路是由熔断器F601、互感滤波器T601.滤波电容器C601、C603、C604等构成的。其功能是滤除交流输入信号中的脉冲干扰。



(2)整流滤波电路

交流220V电压经滤波后由桥式整流堆D601、整流和滤波电容器C605，滤波、桥式整流电路输出的约300V直流电压送到开关变压器T602④脚。

(3)开关振荡电路

开关振荡电路主要是由JC601和外围电路等构成的。振荡电路、稳压控制电路和开关场效应晶体管等部分都集成在IC6(tl(E2A265)之中.开机后，交流220V整流输出的300V直流电压经开关变压器T601初级绕组④～@加到IC601的固、⑤脚，IC601④、@脚内接开关场效应晶体管的漏极。开机的同时，直流300V经R603。形成寤动电压加到IC601的⑦脚，为IC601内的电路供电，使IC601内的振荡电路启振，开关变压嚣T601的初级绕组④一@中开始有开关电流。

T601的淡级绕组④～②中会感应出开关信号，①脚的输出经整流滤波和稳压电路形成正反馈信号叠加到1C601的⑦脚，保持⑦脚有足够的直流电压，便可维持IC601中的振荡，使开关电路进入稳定的振荡状态。

(4)次级整流输出电路

次级绕组有多个抽头，每个绕组抽头的输出端都接有整流、滤波电路，分别输出3.3V、Sv和12V等电压。

误差检测电路设在3.3V输出电踣中，3.3V与地之间串接两个分压电阻器.R622、R623的分压点作为电压取样端，取样电压加到误差放大器IC603的输入端R。光电耦台器IC602②接在IC603的C端。当输出电压变化时会引起IC602中发光二极管发光强度的变化，这样会使IC602中光敏晶体管集电极和发射极之间阻抗的变化。IC602的④端接在IC601的②脚，@脚为IC601稳压负反馈信号的输入端。这个负反馈环路可以使输出电压得到稳定。

IC604(7805)为5v三端稳压器.IC60s为12V三端稳压器。
