双边与开关电源电子电路设计图

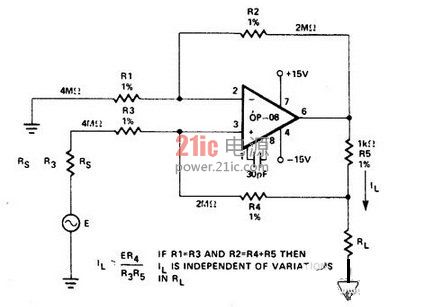

双边电源电路的电路图

如果经过R5的R1的值只有1%，那么该电路将产生低于2%的电流关系。这种关系包括Rl在100-2000ohm范围内的变化。当经过R4的R1的电阻很大时，由于Rt变化，误差将降到最低。大电阻是OP-08的输入偏置电流发生作用的结果。

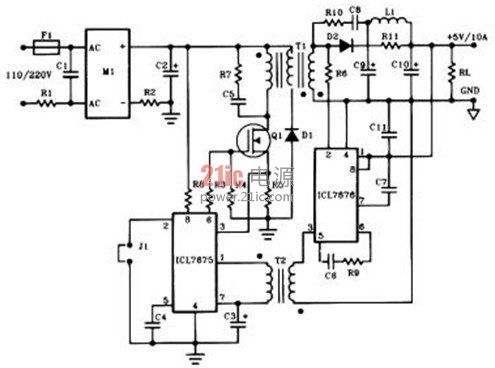

50瓦离线开关电源电路图设计。



该电路的显示一个5V电源，50-W、10A输出。它是一种反激变换器运行在连续的模式。该电路的特点是一次侧和二次赛德控制器充分保护从故障条件如过电流。之后的故障状况已被拆除，电源将进入周期之前，再开始正常运行。
