DIY：维修充电两用稳压电源电路图

对于家电维修人员来说，维修电源是必不可少的。可是，一台专业维修电源是相当昂贵的，如果对该电源进行适当的改进，制作一台物美价廉、使用方便、质量可靠的供维修、充电两用的稳压电源。将该稳压电源介绍给读者，供参考。

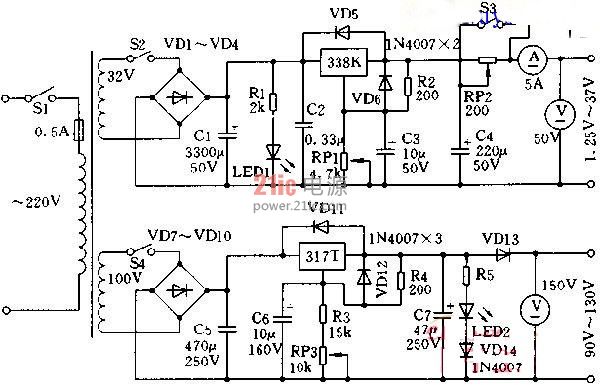

为了方便，将电源设计成相互独立的低压和高压两组输出，如图所示。其中，低压输出专用于低压电器(如录音机、随身听、半导体收音机等)维修和电瓶、充电电池充电等;高压输出专用于彩电维修。以低压输出为例，说明其工作原理。变压器次级32V电压经VD1～VD4整流和C1滤波后得到45V左右的直流电压，该电压经集成三端稳压器LM338K后得到稳定输出电压，调节电位器RP1，在输出端可获得1.25V～37V的稳定直流电压。图中LED1是稳压电源的指示灯，R1是LED1的限流电阻，C2用来滤除电源高频谐波分量和消除寄生振荡。VD5、VD6是为防止输入、输出端短路，保护LM338K设计的。



根据LM317T的特性，应提高输入电压，适当加大调整端电阻，使输入、输出端最大压差不超过40V，以免损坏LM317T.按图中的电源电压和元件数值来设计，从输出端可得到90V～130V、电流不小于1A的直流输出。VD13是为防止彩电中的电容反充电会损坏LM317T设计的。由VD14、LED2和R5组成的电路，即是高压电源的指示灯，又是为维持LM317T的最小工作电流而设的。

选择元器件时，LM338K一定要用正品，该稳压块的最大输出电流可达5A.电源变压器最好自己绕制，功率不小于180W.低压次级电流大于5A，高压次级电流不小于1A.整流二极管可选用2CZ57D或进口200V/6A的整流全桥。直流电流表头选用85C1型5A表头，低压表头选用85C1型50V的表头，高压表头可选用85C1型150V的表头。另外，LM338K和LM317T要安装足够大的散热器。低压电源中的RP2和S2是为5号电池和7号电池充电而设置的，RP2可选用多圈旋转型的电位器。在实际使用过程中，为防止长时间大电流充电而导致变压器、稳压块过热损坏，可接一直流仪表风扇，置于机内空处为其散热。
