100A延时继电器电路

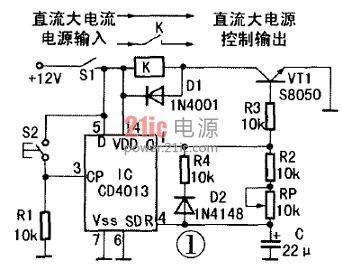

图1是由双D触发器CD4013组成的单稳态延时继电器。接通S1后，CD4013的1脚在稳态时为低电平。继电器K不动作。按一下按钮S2。IC 的CP端3脚受正脉冲上升沿触发。数据端5脚D的高电平传送给输出端Q。IC的1脚电位变高。电路进入单稳状态。这时三极管VT1饱和导通，继电器线圈得电动作。其触点闭合。直流大电流有输出。IC的1脚电位变高的同时。电容C经过电阻R2和电位器RP充电，当C两端电压充到CD4013第4脚清0阈值电平时，IC的1脚恢复低电位，单稳态结束。继电器释放。大电流电源与外电路断开。lC处于单稳态的时间约为t=0.7(R2+RP)C。本电路可在约15s-30s的范围内调整定时时间。能满足实验室的定时要求。其它场合的应用可通过选择R2、RP和电容C的参数改变定时时间。单稳态结束后。IC的1脚变为低电平，电容C经二极管D2和电阻R4迅速放电。为下一次触发作好准备。

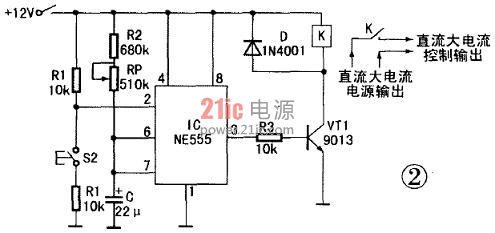

图2是用时基电路NE555组成的单稳态型时间继电器。合上开关S1。电路进入稳定状态，IC的3脚和7脚均为低电平。这时电容C不能充电;三极管VT1截止。继电器K不动作。按一下启动按钮S2。IC的2脚受由高变低的脉冲触发，IC的3脚变高。7脚呈悬空状态。电路进入单稳态。这时三极管VT1饱和导通。继电器线圈得电动作，其触点闭合。直流大电流有输出。同时，电容C经过电阻R2和电位器RP充电，当电容C两端电压达到2/3Vcc时，单稳态结束，IC的3脚变低。继电器失电释放。直流大电流停止输出。电路恢复稳态后。电容C经IC的7脚放电。等待下一次触发。单稳态持续时间t即直流大电流输出时间的长短由单稳态电路的定时元件电阻R2、电位器RP和电容C的参数决定。可由下式进行估算：t=1.1(R2+RP)C。经过调整RP可满足延时20±2秒的时间要求。



以上两电路中的继电器K选用HG4119超小型电磁继电器。其余元件按图中标注的参数选择即可。若欲移植到需要准确定时的应用场合。则定时元件选择钽电容。金属膜电阻、多圈电位器或数字电位器。就能满足大部分电子制作中的精度要求。
