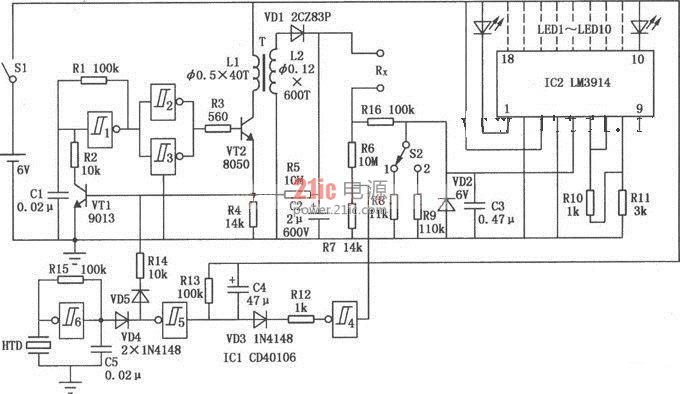

便携式兆欧表电路原理图

本电路ICl为六施密特触发器CD40106,其中触发器l构成振荡电路，触发器2、3组成驱动电路。它们输出的振荡信号推动开关管VT2工作，再由变压器T升压、二极管VDl整流，便可得到500V的直流测试电压。电阻R4、R5的分压控制调整管VTl的导通电阻，以改变振荡信号的脉冲宽度，使500V直流电压在测量时保持稳定。IC2为收录机专用显示集成电路LM3914,其输出端所接发光二极管LEDl LEDl0用来显示被测电阻Rx的大小。IC2的⑤脚输入电压每递增0.5V，就使IC2的十个输出端从⑩脚到①脚依次输出低电平，使相应的发光二极管发光，指示出被测电阻的阻值。ICl中的触发器4、5、6组成绝缘电阻测试电路。当绝缘电阻短路时，触发器4输出高电平，延时5秒后，触发器5也输出高电平，使VTl饱和导通，触发器l组成的振荡电路停振，同时触发器6组成的振荡电路使压电陶瓷片HTD发出声响。当短路的绝缘电阻拆下时，经过5秒钟，电路自动恢复到正常状态。在作绝缘电阻测试时，稳压二极管VD2对IC2起保护作用。便携式兆欧表电路：
