电压转换为电流的电路图

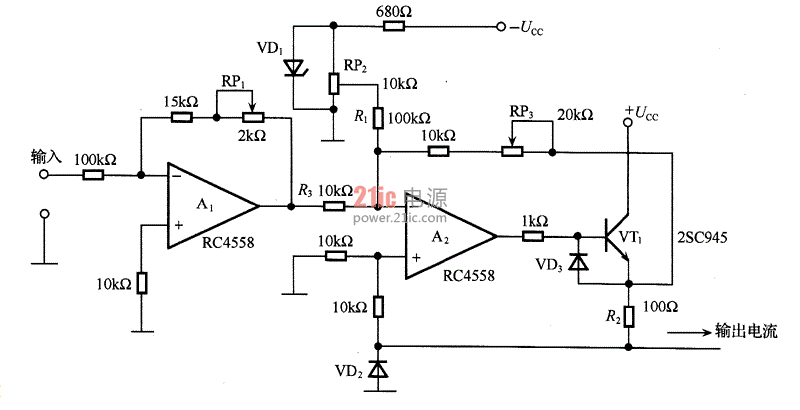

如图是将0～10V电压转换为4～20mA电流的电路。电路中，运放A2为恒流输出电路，用电阻R2将电流转换为电压，R2上电压为0.4～2.0V。A2 输入有两部分，即4mA的漂移电流与0～-1.6 V的输入信号。无输入信号时，要加上4 mA偏置电流，因R1=10R，所以RP2输出端电压调为-4V。 0.4V的漂移电压加上输入信号电压0～-1.6 V，其总的输入信号电压为0～-2.0 V。R2上电压设置大，则电压余量就会减小，所以，最大值设为2 V，这样运放A1工作于衰减状态，增益为0.16。
