高性能的笔记本电脑开关电源电路图
来源:zhangjie发布时间:2015-06-10364浏览
询问 AI这里介绍了一种由MAX786构成的笔记本电脑开关电源。电源采用PWM控制方式，可提供3V/3A、5V/3A两路输出和一路5V/25MA的PAM数据保护电源，具有电压、电流自动保护功能，是一种经济实用的高性能小型开关电源。
下面图1、图2分别展示出了MAX786内部结构图和笔记本电脑开关电源电路原理图。

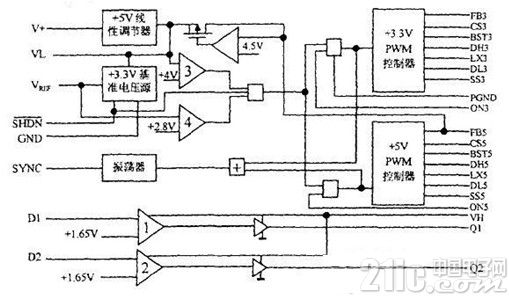

图1 MAX786内部结构图

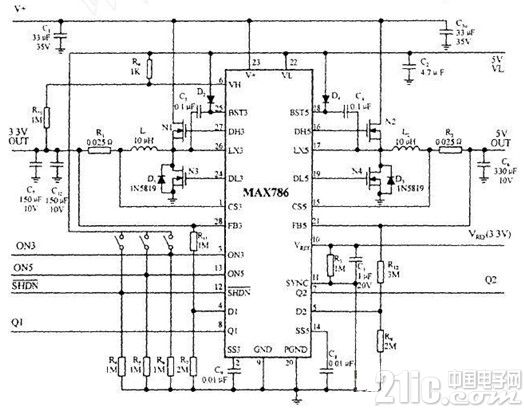

图2笔记本电脑开关电源电路原理图
