低成本紧凑型荧光灯镇流器设计电路图

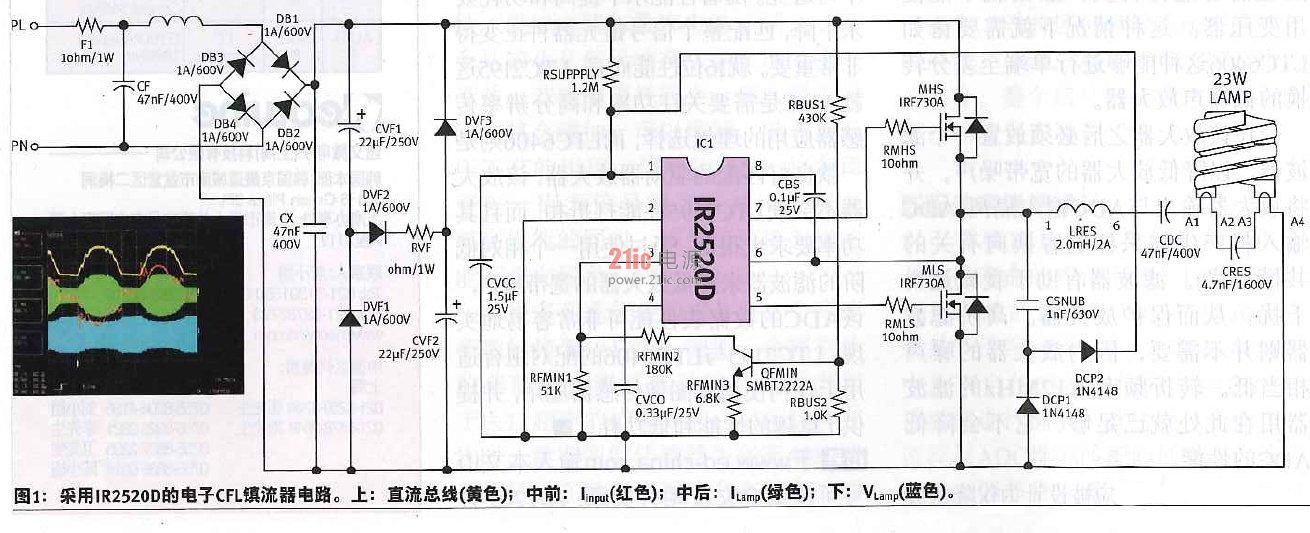

下图所示为紧凑型荧光灯镇流器设计示意图。该镇流器包含一个具备EMI滤波器的交流输入级、一个无源PFC级、一个采用国际整流器公司IR2520D自适应镇流器控制IC的镇流器控制级、一个半桥逆变器和谐振输出级。相比于现有的CFL电路，这个设计的改进之处在于用填谷式无源PFC电路和灯电流波峰因数控制电路来实现较高的功率因数、较低的总谐波失真(THD)和可接受的灯电流波峰因数。
