普通AAA电池供电的LED应急灯电路图

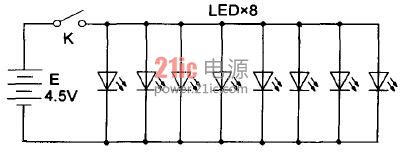

本LED灯电路采用高亮白光LED，并带有反光板，灯杆采用金属螺旋管，可随意弯曲转向自由调整灯头角度，灯座上设有按钮式开关，小巧实用，携带方便。图1是其电路图。

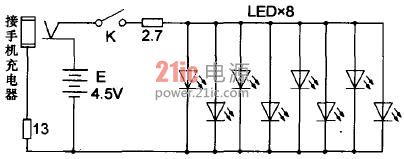

当电池电压为4.38V时工作电流实测约150mA，LED上的压降为3.2V。为有效延长电池的使用时间，笔者决定在按钮开关K后面串接小阻值的限流电阻，经反复试验采用2.7Ω电阻时电流降为120mA，亮度亦无明显变化。如嫌电池昂贵也可改用220V交流市电，这就需要配一个合适的电源适配器，建议选用家中已废弃的手机电池充电器，由于手机充电器插头外形繁多不一，需提前用单声道耳机插头改造一下，笔者找到的充电器输出电压6.28V，改造后电路原理图如图2所示，实测工作电流约138mA。

图1

图2
