大功率充电宝方案怎么选？这15款PD快充芯片不容错过

快充技术在近两年中蓬勃发展，手机方面，40W、50W、55W、65W等一批大功率快充技术相继问世；笔记本电脑方面，联想、戴尔、惠普等各大厂商纷纷基于USB PD快充协议推出上百款产品。

电子产品充电功率的不断提升，为大功率移动快充电源市场的发展创造有利条件，越来越多的厂商开始从18W市场转战大功移动电源市场。不过相比于一颗芯片就能搞定的18W PD快充移动电源而言，大功率产品的技术门槛更高，方案选型显得尤为关键。

为了帮助广大工程师对大功率移动电源解决方案有一个全面的了解，充电头网在2020年3月发布《大功率快充移动电源如何设计，36款升降压方案盘点》文章，分享了12家品牌的数十款热门电源芯片。近期，充电头网再次统计了15款市售热门的移动电源双向快充协议芯片，希望对大家在方案选型中有所帮助。

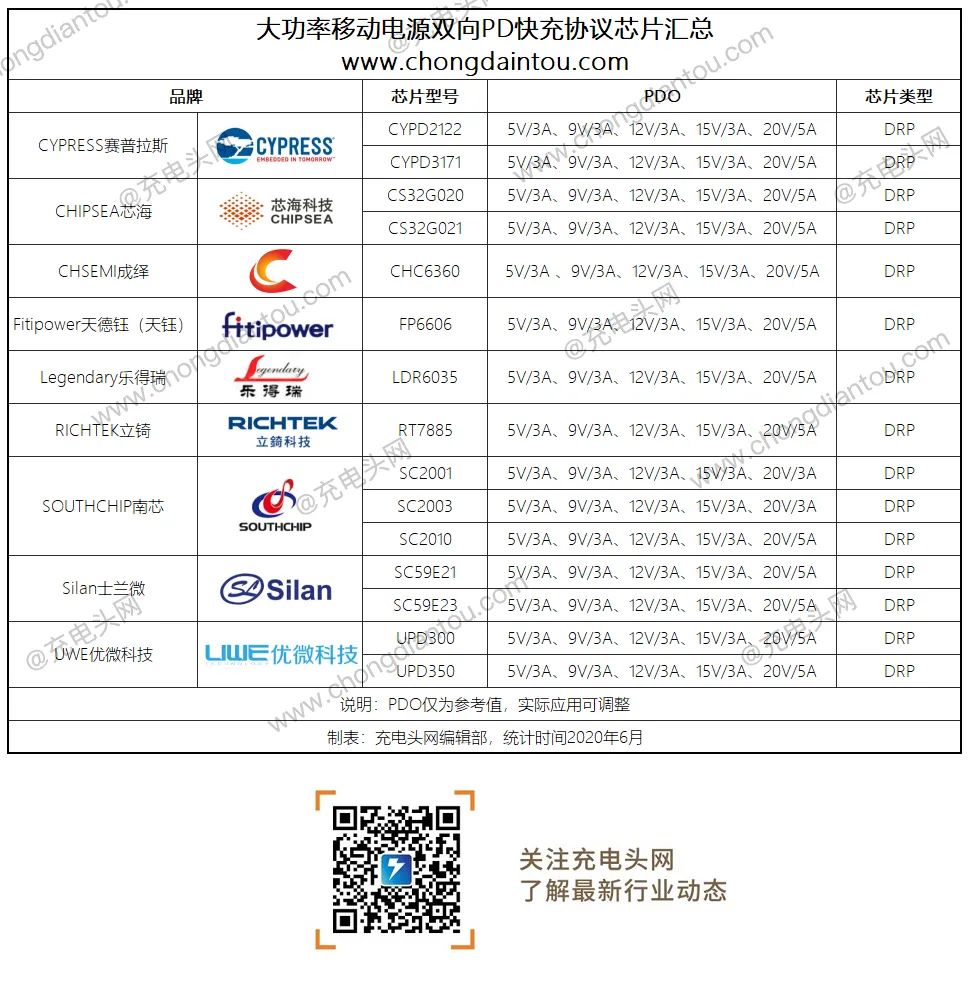

充电头网从产业链了解到，目前市面上可用于大功率移动电源的双向USB PD快充协议芯片共计15款，分别来自赛普拉斯、芯海、成绎、天德钰（天钰）、乐得瑞、立锜、南芯、士兰、优微科技等9家快充芯片品牌。

同时充电头网通过分析以往数百篇快充移动电源拆解报告，并进行了数据整理，得出如下详细方案和对应的应用案例，大家可以点击应用案例中的标题查看详细的拆解文章。

Cypress赛普拉斯

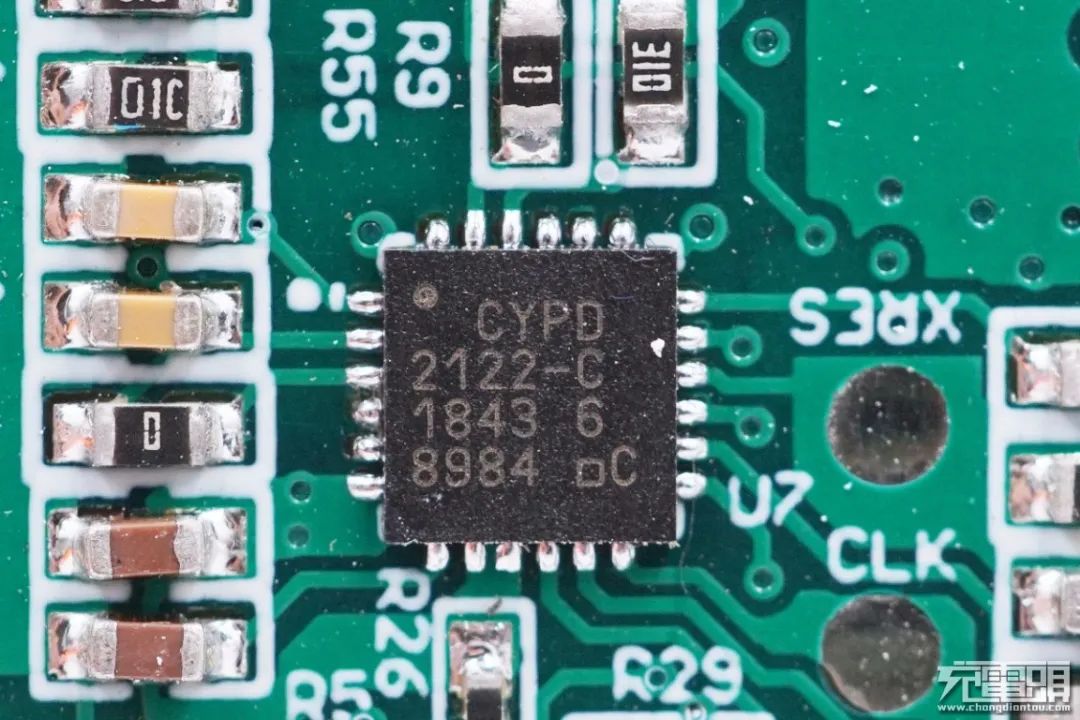

1、Cypress赛普拉斯CYPD2122

Cypress赛普拉斯CYPD2122实际型号为EZ-PD CCG2，是一颗USB-C型控制器，它符合最新USB Type-C型和PD标准，为无源线缆、主动线缆和电源配件提供一个完整的 USB-C和USB供电端口控制解决方案，用于双向PD充电的实现，自动申请电压和输出广播并控制SC8802输出电压。

应用案例：

（1）拆解报告：ANKER 13400mAh USB PD移动电源

（2）拆解报告：三星DeX Station智能手机扩展坞

（3）拆解报告：Zikko（即刻）PowerBag Pro能量手袋移动电源

（4）拆解报告：ZENDURE 45W USB PD快充移动电源

（5）拆解报告：全汉65W USB PD移动电源拆解评测

（6）拆解报告：ZENDURE超级旅行箱移动电源

（7）拆解报告：Zikko（即刻）Power Bag Pro 能量手袋移动电源

（8）拆解报告：RAVPOWER 30W USB PD快充移动电源

（9）拆解报告：CHOETECH迪奥科20000mAh 45W PD快充移动电源

（10）拆解报告：ZESE哲思500W便携式储能电源ZES10

（11）拆解报告：AENZR FPC随意弯曲数据线

（12）拆解报告：苹果iPad Pro专用USB-C to SD卡读卡器

（13）拆解报告：VERIZON 15W无线充电器

（14）拆解报告：索尼无线充电座（WCH20）

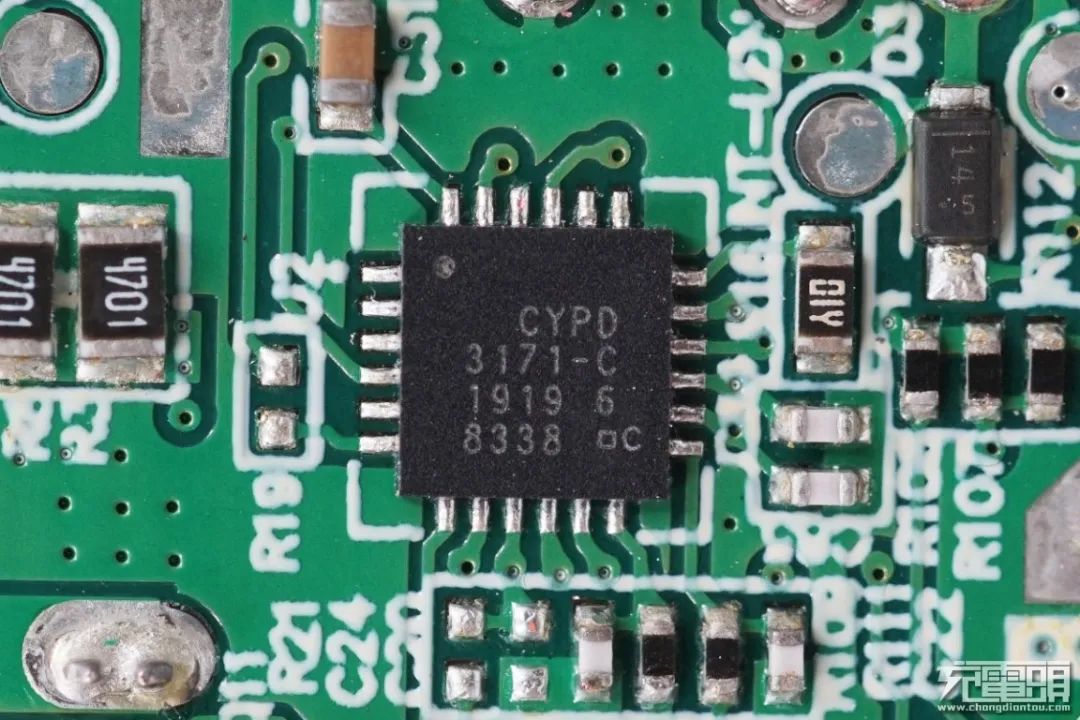

2、Cypress赛普拉斯CYPD3171

CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持PPS、QC4+、APPLE 2.4A、AFC、BC1.2等充电协议。

应用案例：

（1）拆解报告：thinkplus 14000mAh 45W PD快充笔记本移动电源NB45

（2）拆解报告：ANKER安克20000mAh PD移动电源A1281

（3）拆解报告：ANKER 10000mAh移动电源A1235

（4）拆解报告：努比亚红魔27W USB PD氘锋移动电源快充版10000mAh

（5）拆解报告：努比亚红魔10000mAh电竞移动电源

（6）拆解报告：HELPERS LAB 20000mAh 60W 双PD+QC移动电源

（7）拆解报告：小米30W立式风冷无线充电器

（8）拆解报告：小米无线充电器（20W快充版）

（9）拆解报告：华为快充无线充电器（CP85）开箱

CHIPSEA芯海

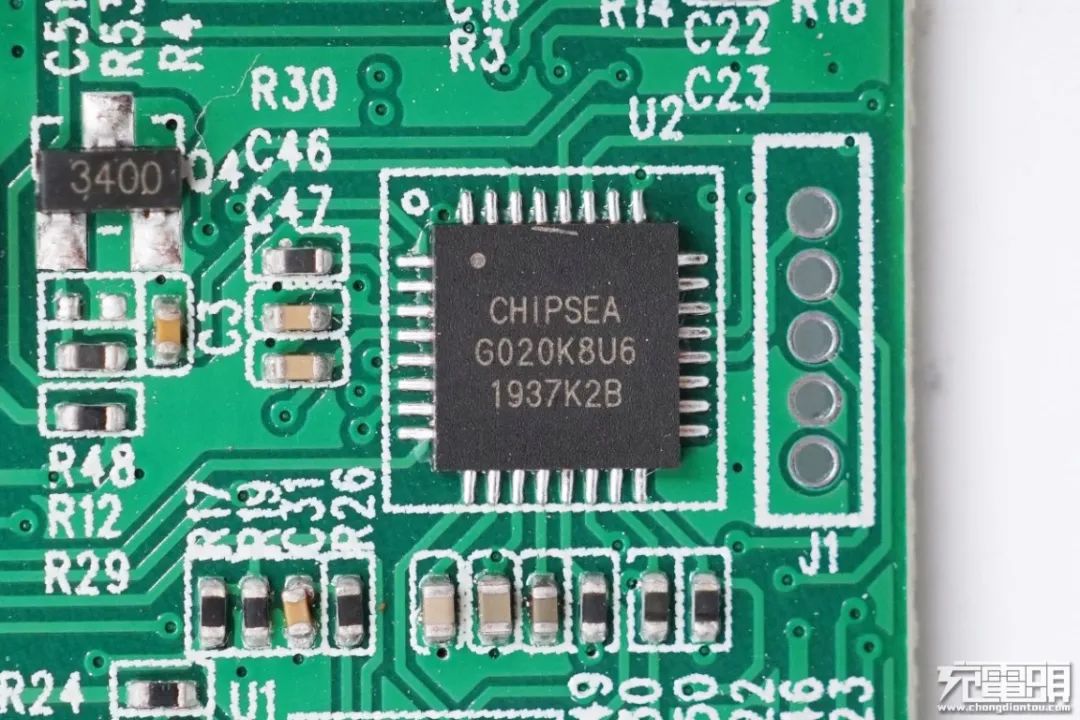

1、CHIPSEA芯海CS32G020

Chipsea芯海科技CS32G020K8U6 32位MCU，CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，同时支持两路单独PD快充，支持PPS。可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。

CS32G020内嵌ARM Cortex-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享)，4K字节LDROM，8K字节SRAM。

应用案例：

（1）拆解报告：nubia努比亚20000mAh 45W闪充氘锋移动电源PB2001S

（2）拆解报告：HENGLISAM 10000mAh 45W PD双向快充移动电源XP-1

（3）拆解报告：Yoobao羽博26800mAh 45W USB PD快充移动电源99Wh

（4）拆解报告：cheero 10000mAh 18W快充移动电源CHE-101

（5）拆解报告：ELECJET电友 20000mAh 45W双向快充移动电源

（6）拆解报告：UGREEN绿联20000mAh双向快充移动电源PB163

Fitipower天德钰（天钰）

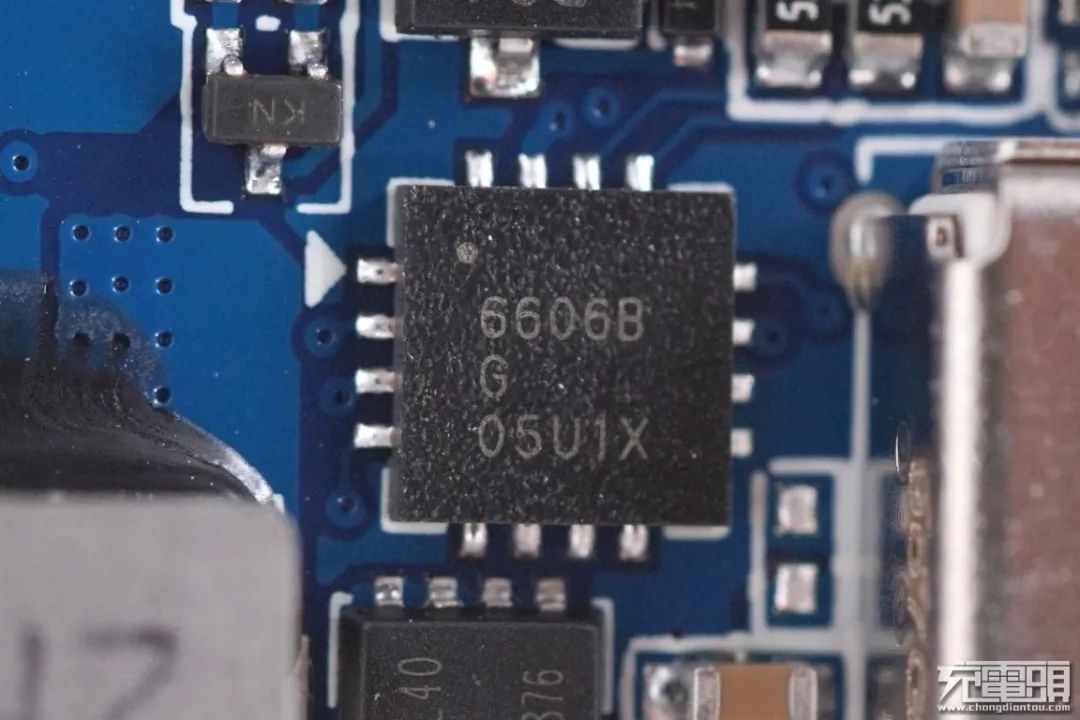

1、Fitipower天德钰（天钰）FP6606

用于USB PD快充识别的协议芯片–天钰科技的FP6606，这是一颗高性能的USB PD3.0协议芯片，目前有TQFN-24和TQFN-16两种封装方式，除了支持USB PD3.0快充之外，天钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，兼容性很强。

应用案例：

（1）拆解报告：小米移动电源3 20000mAh 超级闪充版PB2050ZM

（2）拆解报告：小米移动电源3 10000mAh 超级闪充版PB1050ZM

（3）拆解报告：紫米10号 Pro移动电源

（4）拆解报告：紫米18W双向PD快充移动电源尊享版10000mAh

（5）拆解报告：ZMI紫米45W USB PD快充车载充电器（1A1C）

Legendary乐得瑞

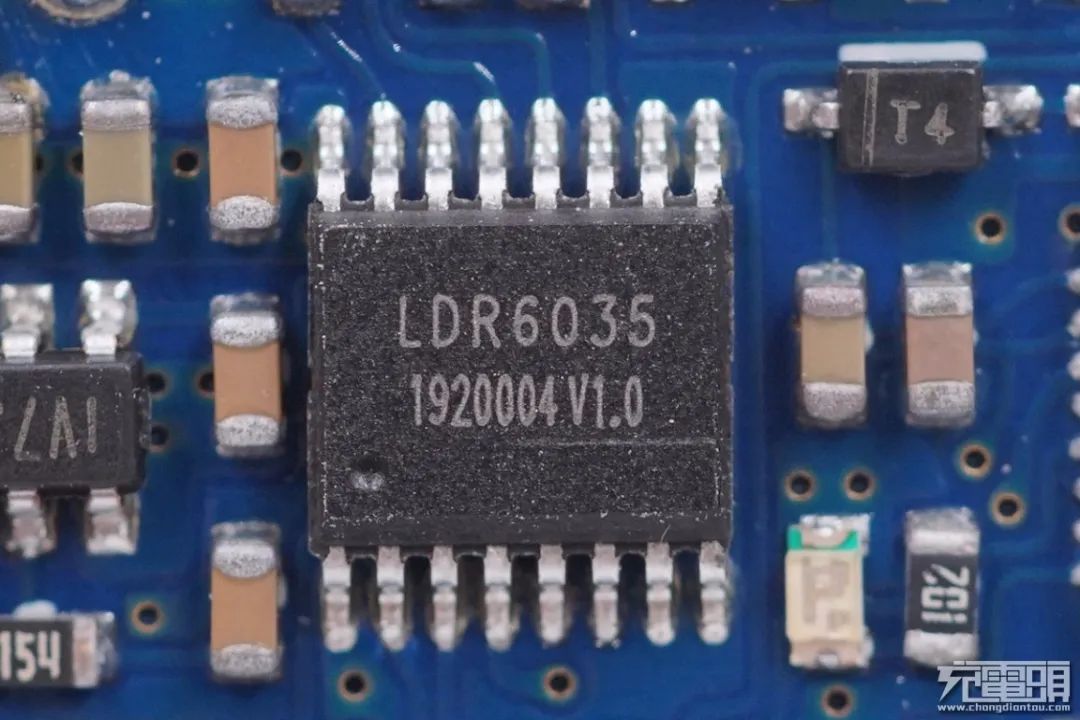

1、Legendary乐得瑞LDR6035

乐得瑞LDR6035是一款单端口USB Type-C和USB PD控制器，专门用于快充电源应用。除了USB PD快充协议外，LDR6035还支持QC2.0/3.0快充。可以提供一个完整的USB-C接口控制解决方案的应用，适用于充电器、移动电源、车充等领域。

应用案例：

（1）拆解报告：omnicharge OMNIMOBILE 12800 PRO移动电源S1D

（2）拆解报告：omnicharge Mobile 25600 PRO移动电源

RICHTEK立锜科技

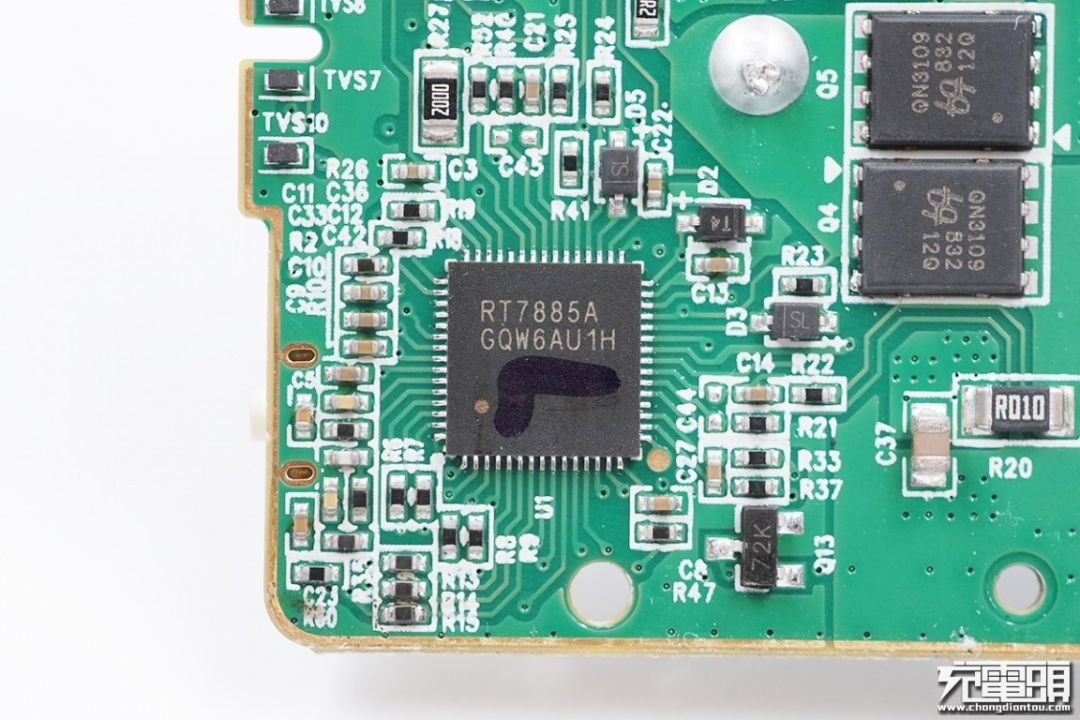

1、RICHTEK立锜RT7885

RICHTEK立锜RT7885除了具备升降压控制功能之外，还集成USB PD协议识别和MCU，集成度高，可减少外置元件数量。同时，立锜RT7885内置电荷泵，可驱动低成本的NMOS，支持1到4串锂电池充电，非常适合移动电源使用。

应用案例：

（1）拆解报告：华为12000mAh 40W超级快充移动电源CP12S

（2）拆解报告：HUAWEI华为5G随行WIFI Pro E6878-370

（3）拆解报告：vivo 10000mAh 1A1C 33W双向闪充移动电源PB2050

（4）拆解报告：vivo 10000mAh 22.5W双向闪充移动电源PB1950

SOUTHCHIP南芯

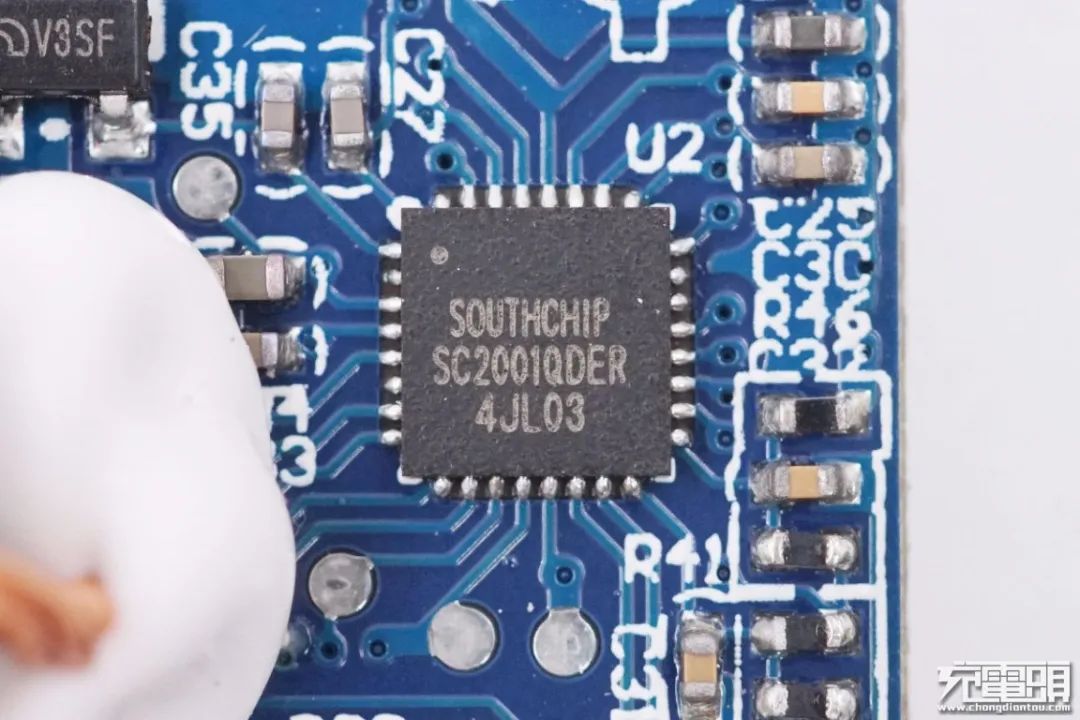

1、SOUTHCHIP南芯SC2001

南芯SC2001最多可支持五口输出，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPER VOOC等多种快充协议；且具有30V的额定电压和多重内置保护，包括过热保护、恒功率、恒流和过压保护，以确保系统的安全运行。

此外SC2001内部集成了门驱动器、10bit ADC以及高精度放大器，可以将外部组件数量降到最少；适用于充电器、车充、移动电源、多口充等产品领域。

应用案例：

（1）拆解报告：锤子20000mAh 2A1C 45W PD双向快充移动电源DP201

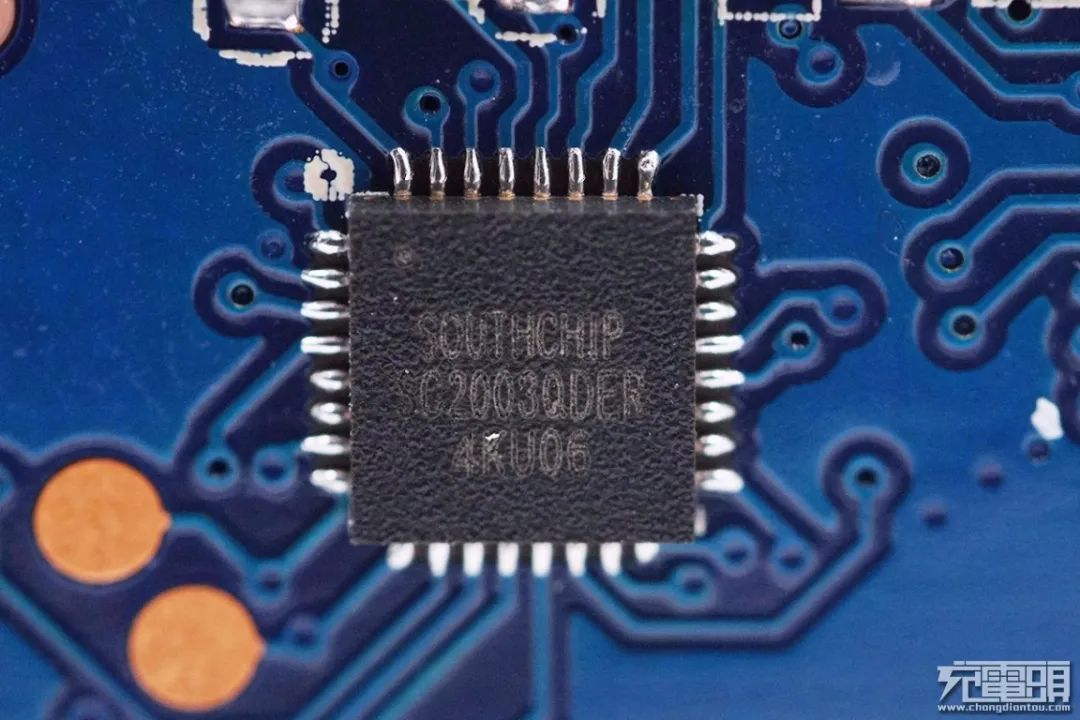

2、SOUTHCHIP南芯SC2003

南芯SC2003是一款高度集成的USB PD控制器，可作为DRP role支持PD3.0协议，适用于多种应用。其具有30V的额定电压和多重内置保护，包括热保护、过压、欠压、过流和短路保护，以确保系统的安全运行；集成了门驱动器、10-b ADC和高精度放大器，将外部组件减少到最小；它符合最新的USB-C和PD标准，适用于移动充电器、汽车充电器和电源组应用。

应用案例：

（1）拆解报告：ONN 10000mAh 18W PD双向快充移动电源

Silan士兰

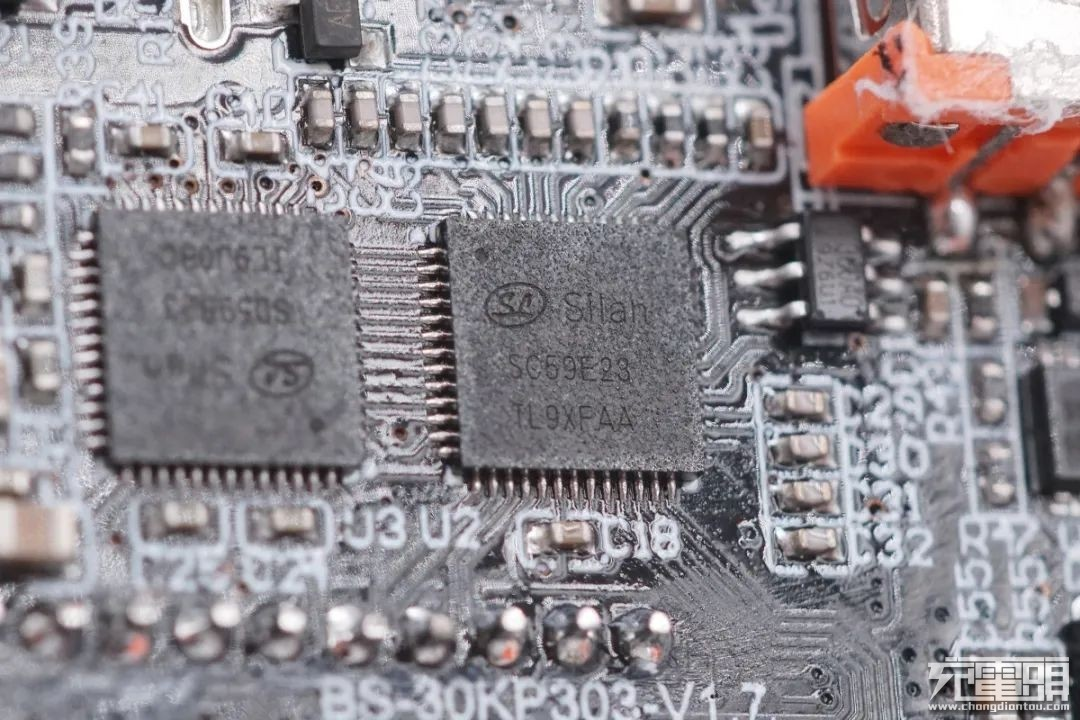

1、Silan士兰微SC59E23

SC59E23可实现4路USB端口（最多两个USB-C口）的快充协议解析，兼容USB PD3.0、PPS、QC4+、FCP、SCP、AFC、BC1.2、Apple等快充协议，为2路H桥提供8个PWM逻辑控制信号，实现双路、双向、升降压开关电路转换。

应用案例：

（1）拆解报告：倍思65W USB PD快充移动电源30000mAh

（2）拆解报告：倍思20000mAh 45W PD快充移动电源BS-20KP204

UWE优微科技

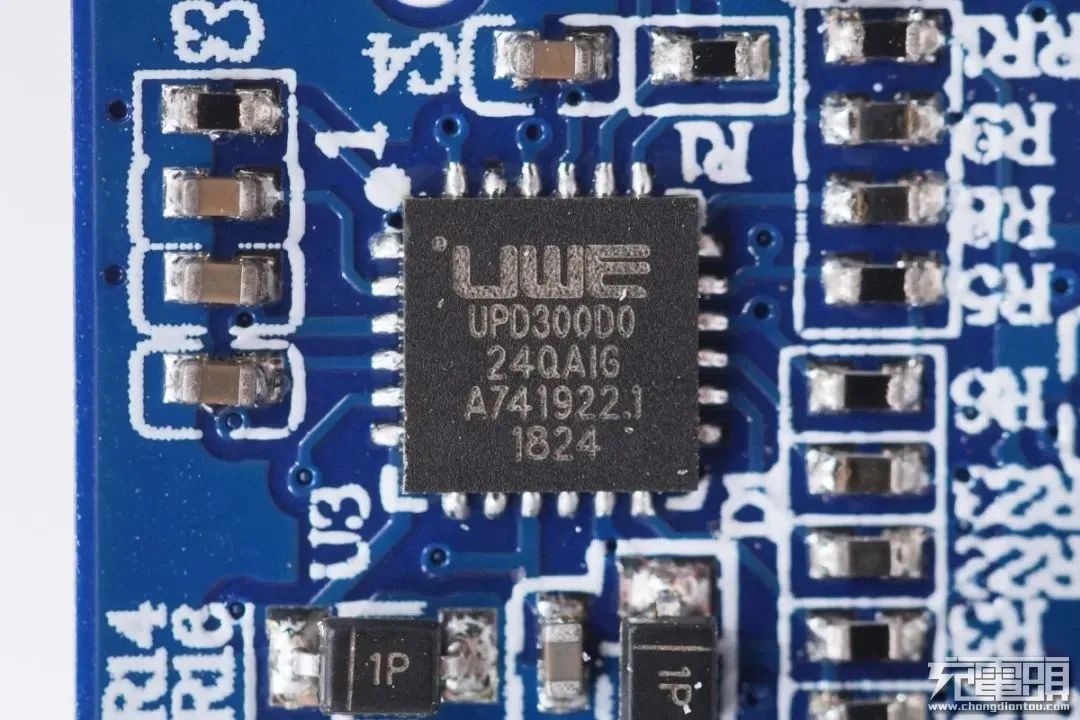

1、UWE优微UPD300

优微科技UPD300芯片全面满足了USB-IF定义的USB 3.1标准集里面PD/TYPE-C的相关规范，其采用了全新的架构设计，允许用户在线编程升级，可持续满足USB Type-C/PD规范，实现Power Delivery充电管理、协议交互等。同时该芯片集成了更多的系统模块，降低了对芯片周边物料的需求，结合灵活可定制化的固件，客户可以将Type-C/PD系统快速地部署到各类系统产品上，极大地缩短开发周期和成本。

据优微科技CEO黄勇华介绍，UPD300DO-24QAIG是一款USB Type-C接口控制器和PD控制器二合一的ASIC芯片。在通过USB-IF PD2.0的芯片认证同时，公司也同步发布了USB PD 3.0 PPS升级固件，并可兼容业界其他的快充协议，如QC2.0/3.0/4.0等。

应用案例：

（1）拆解报告：OPSO x DockCase 2A2C 100W双向快充移动电源AS-538P3

（2）拆解报告：HYPER JUICE 2C1A 100W USB PD双向快充移动电源

（3）拆解报告：iWALK 26800mAh 100W PD双向快充移动电源F100W

（4）拆解报告：USB-C to 联想方口充电线

（5）拆解报告：COWI新康威USB PD双口车载充电器

（6）拆解报告：SIMPTUNE 30W USB PD智能快充适配器

充电头网总结

充电头网通过近百款当下热门快充移动电源的拆解，得出大功率USB PD双向快充移动电源芯片的市场趋势，分享如下：

终端品牌客户方面，各大手机、笔电厂商纷纷在充电技术上狠下功夫，小米50W疾速闪充移动电源、华为40W SuperCharge移动电源、联想45W移动电源等一批大功率快充移动电源相继诞生。同时，紫米、倍思、绿巨能、羽博等数码配件品牌也开发了数十款的大功率快充移动电源电源，这些产品均基于双向快充协议芯片及Buck-Boost架构打造，对协议芯片的需求量巨大。

通过统计可以看到，本土电源芯片厂商在大功率移动电源领域表现亮眼，多家厂商对双向快充协议芯片均有布局，完全实现了自主供应，帮助客户在保证产品性能的前提下降低成本，发挥本土芯片厂商优势。

此外还可以发现，以DC-DC电源芯片起家的南芯半导体，目前已经布局协议芯片并实现量产出货，完善了大功率移动电源套片方案。同时，士兰微电子的大功率移动电源套片方案也已完成布局并获得客户的认可。大功率套片方案的出现进一步增强了产品的竞争力，相信未来几年，本土大功率移动电源方案将迎来高光时刻。
