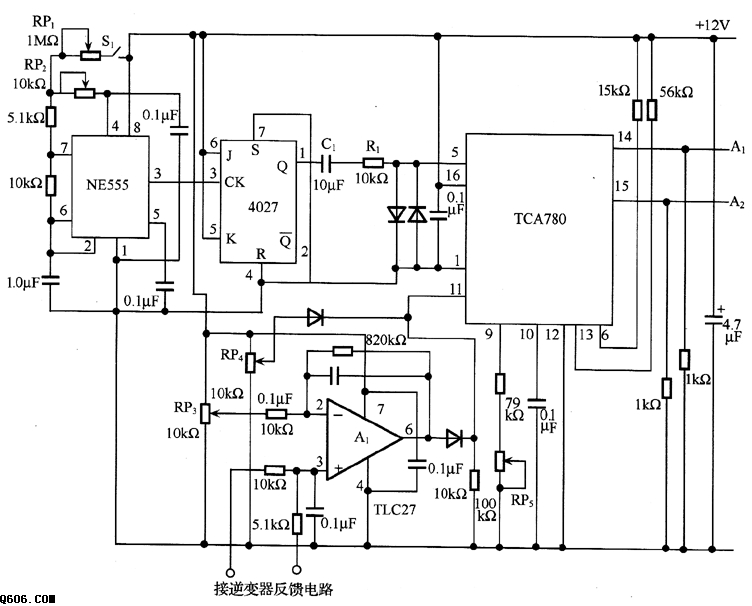

直流/交流逆变器的PWM控制电路图

采用TCA780集成芯片简单构成PWM电路。逆变器的反馈电压经误差放大器A1放大后输入到PWM电路中。NE555是产生同步信号的振荡器，振荡频率是输出频率的2倍。输出频率为50 Hz时，振荡频率为100 Hz。开关S1接通时，输出频率为50 Hz;S1关断时为60 Hz。JK触发器4027构成分频电路，使其占空比为50%。电位器RP3是用于调节死区时间，C1为无极性电容。
