常用逆变器的驱动电路图

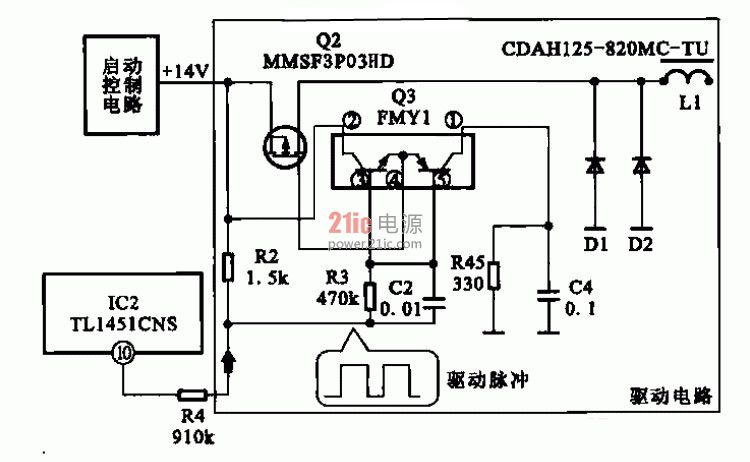

上图所示为逆变器的驱动电路，它主要由互补推挽输出电路(由两个极性不同的晶体管组成)Q3、场效应晶体管Q2、电感器LJ、二极管Dl、D2等组成。

由图可知，控制芯片IC2的⑩脚输出的PWM脉冲信号，经Q3缓冲放大后激励Q2,Q2工作于开关状态。Q2、Ll、Dl、D2组成滤波型降压开关电路j Q2导通时，+14 V向Ll及后缀负载供电，Ll中的电流并不能立即消失，由于其自感作用，其电压檄性反转;储存在Ll中的能量将通过续流二辍管向负载供电。开关频率一定时，Q2导通时间长短决定了输出电压的高低。
