PFC控制电路IR1150S应用图解

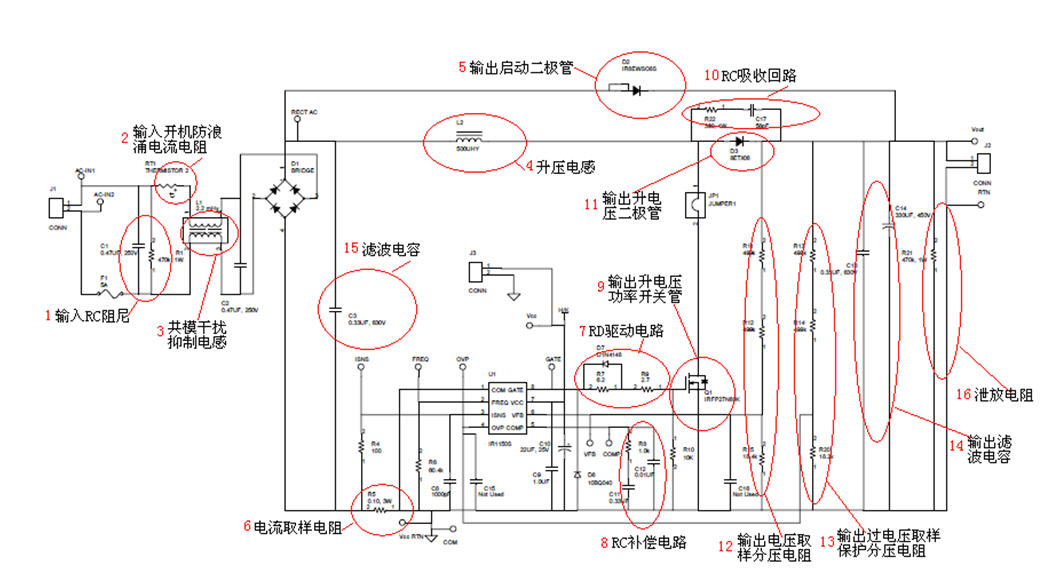

1、输入RC阻尼，用于吸收输入高频干扰信号;

2、开机防浪涌输入电流电阻;

3、输入共模干扰滤除电感;

4、输出升电压电感，该电路为一应用广泛的输出升电压有源功率因数校正电路;

5、输出启动二极管，当电路输出还没有达到正常输出电压时，交流输入市电整流输出直流电压通过这只二极管为负载供电，一旦电路正常工作，输出电压达到正常，这只二极管关断，不工作;

6、功率因数校正电流取样电阻，通过电路的控制作用，使交流输入电流波形为和交流输入市电电压同频同相的正弦波，达到功率因数校正作用;

7、功率因数校正功率开关管Q1的RD驱动电路，在驱动信号使Q1导通时，二极管D7不工作，当Q1关断时，Q1的输入电容通过D7的导通，使Q1的输入电容通过R10和R9回路加快放电，从而使Q1顺利进入下一个开关工作周期;

8、IC的RC补偿回路，使IC稳定工作;

9、输出升电压功率开关管;

10、RC吸收回路，用于降低输出升电压二极管上的功耗;

11、D3为输出升电压二极管;

12、输出电压取样电阻分压电路，输出电压取样电压送回IC的第6引脚做输出电压反馈，使输出电压稳定;

13、输出过电压保护电压取样电阻分压电路，一旦电路出现输出过电压故障，电路保护关断输出;

14、输出滤波电容，一只容量大的电容和一只容量小的电容并联，容量大的电容器起输出电压滤波作用，稳定输出电压，容量小的电容用于滤除高频干扰，一般大容量电解电容的高频特性不好，容量小的电容用于改善大容量电解电容的高频滤波特性;

15、PFC校正输入滤波电容，用于滤除输入高频干扰，容量不宜过大，否则会影响功率因数校正的效果;

16、输出泄放电阻，一旦输出负载开路，用于泄放掉输出滤波电容上的电荷。
