超低静态电流ZXSC100应用电路解析

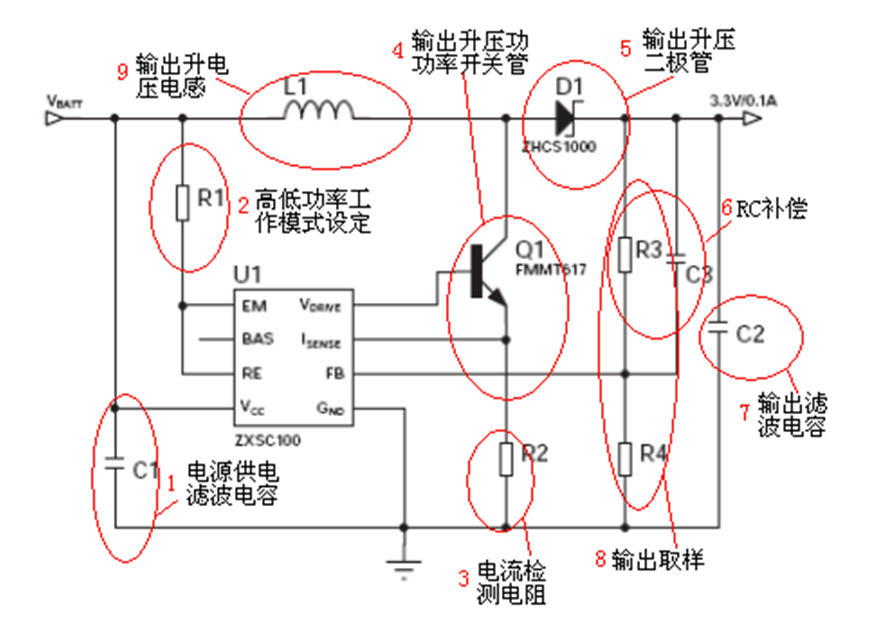

1、输入滤波电容，用于稳定IC的供电电压，滤除干扰信号;

2、接至内部驱动管的发射极，在低功率应场合和驱动电流检测引脚RE连接，如果在高功率应场合不和RE引脚连接;

3、输出升电压电感;

4、输出升电压功率开关管;

5、输出升电压功率开关管工作电流检测电阻;

6、输出升电压二极管;

7、RC频率补偿电路，用于稳定电路的工作;

8、输出取样电阻，使输出电压稳定于由内部基准稳定电压决定的输出电压;

9、输出滤波电容，使输出电压稳定，并降低加到负载的纹波电压。
