ATX电源电路图中调流电路图问题解析

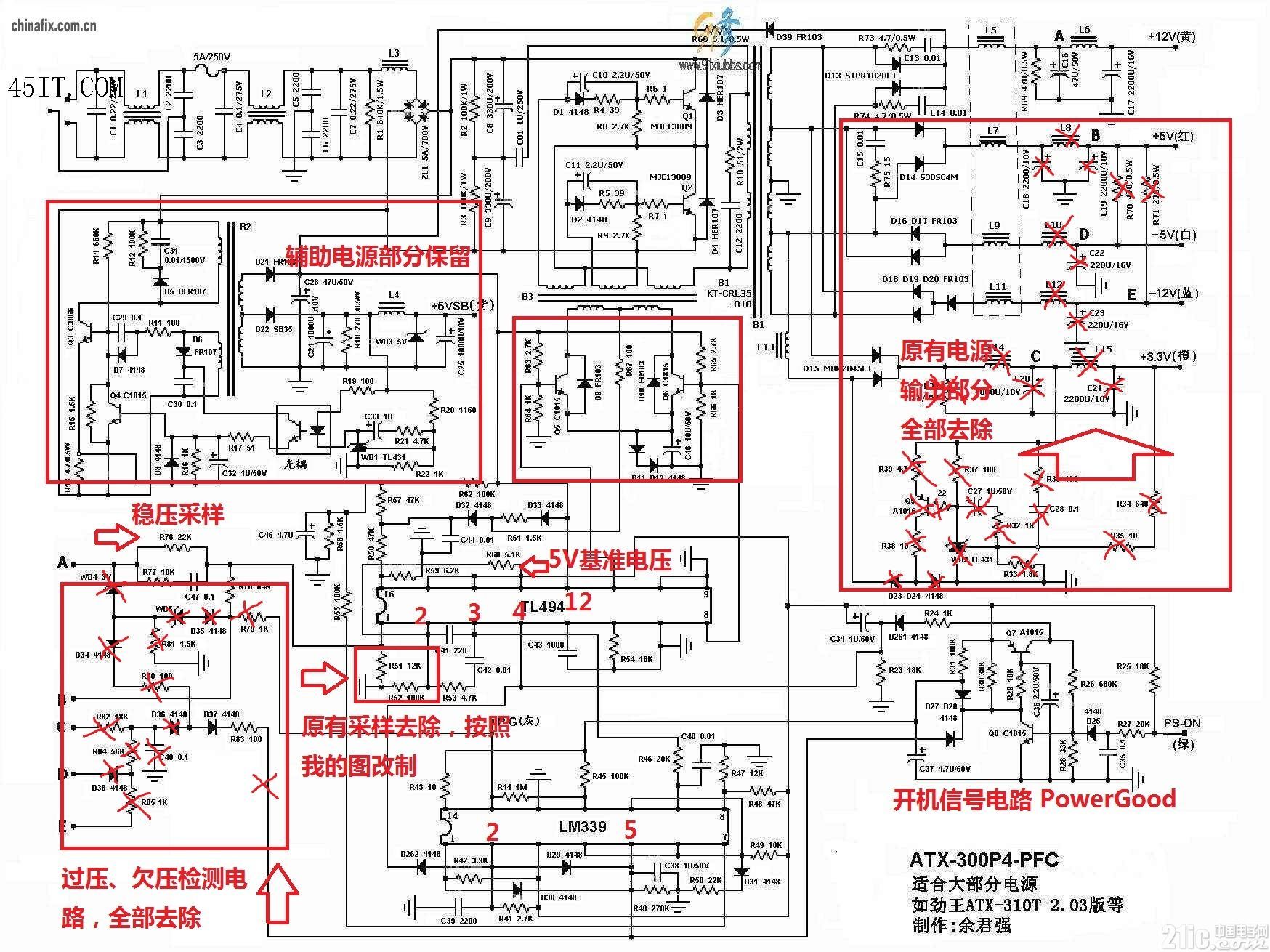

ATX电源电路图

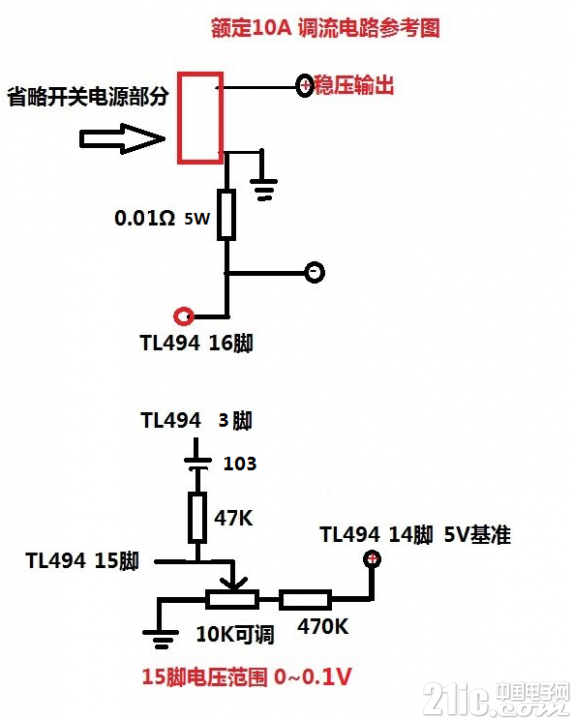

调流电路图

问题：现在已经改好一个能调压的可调电源，可是图中的调流电路图看不懂，主要是电路图中的取样0.01欧电阻接在地线负极上，不知道这个负极在哪里？这个0.01的电阻接的负极接在哪啊？

答案：这个负端是用作输出的负端，也就是电源输出的负极，电阻上面的那个接地是接的电源自身的地了。基本的电流取样都是这个电路。包括电动车充电器也是了。
