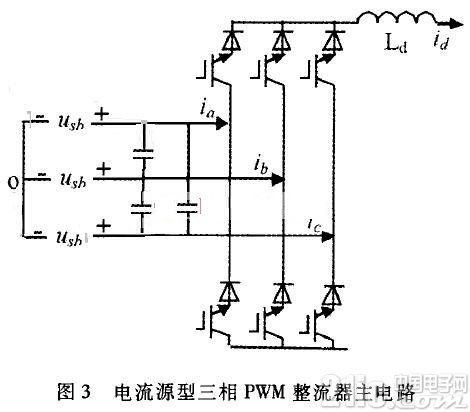

电流源型三相PWM整流电路

电流源型三相PWM整流器，其输出呈直流电流源特性，利用正弦调制方法控制直流电流I i在各开关器件的分配，

使交流电流波形接近正弦波，且和电源电压同相位，交流侧电容的作用是滤除与开关频率有关的高次谐波。

电流源型整流器的优点是：

① 由于输出电感的存在，它没有桥臂直通过流及输出短路问题;

② 开关器件直接对直流电流作脉宽调制，所以其输入电流控制简单，控制速度快。

缺点是：

① 整流器输出电感的体积、重量和损耗大;

② 常用的全控器件都是双向导通的，主电路构成不方便且通态损耗大。
