简单的晶体管逆变器电路图

在偏远乡村，经常会有停电现象，有些大学到一定时间也会自动关灯，不过这没关系，有了它，这些就可以解决。

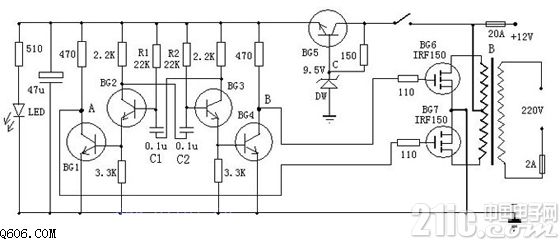

这是一款非常容易制作的逆变器，可以将12V电源电压变为220V市电，电路由BG2和BG3组成的多谐振荡器推动，再通过BG1和BG2驱动，来控制BG6和BG7工作。

其中振荡电路由BG5与DW组的稳压电源供电，这样可以使输出频率比较稳定。

在制作时，变压器可选有常用双12V输出的市电变压器。可根据需要，选择12V蓄电池的容量。
