100W逆变器电路

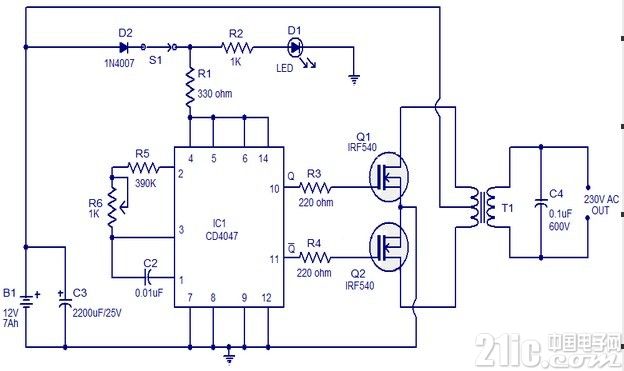

下面是使用集成电路CD4047和MOSFET IRF540一个简单的100瓦的逆变器的电路图。电路简单，成本低，甚至可以上veroboard组装。

CD 4047是一款低功耗CMOS稳态/单稳态触发器IC。在这里，它是有线作为一个非稳态多谐振荡器产生两个脉冲序列0.01S是180度相位差的IC引脚10和11。销10被连接到Q1和引脚11的栅极被连接到Q2的栅极。电阻R3和R4可以防止由各自的MOSFET的IC装载。当引脚10是高Q 1导通，电流流过变压器原边的上半部分的输出交流电压的正半占。当引脚11是高Q2导通，电流流过变压器的初级在相反方向的下半部分，它占的输出交流电压的负半。
