SVG原理图解

SVG是静止型无功发生器(Static Var Generator)的简称，是当今无功补偿领域最新技术的代表。SVG并联于电网中，相当于一个可变的无功电流源，其无功电流可灵活控制，自动补偿系统所需无功功率。由于其响应速度极快，又称为静止同步补偿器(Static Synchronous Compensator.简称STATCOM)。

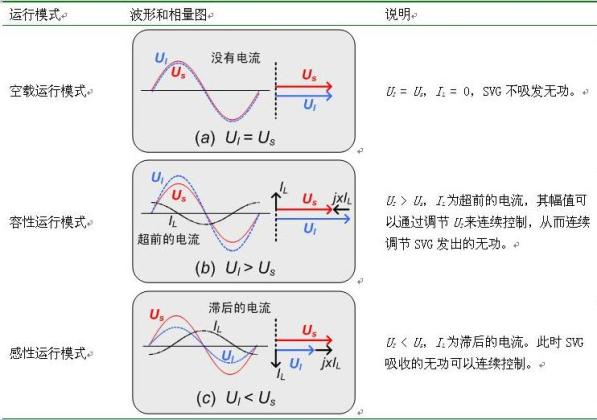

SVG的技术基础即电压源型逆变技术(Voltage Sourced Converter.简称VSC)，其基本原理是利用可关断大功率电力电子器件如IGBT，组成自换相桥式电路。将直流电压逆变成交流，再通过电抗器并联到电网上，适当地调节桥式电路交流侧输出电压的幅值和相位。或者直接控制其交流侧电流就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿目的。
