老式电动剃须刀改为充电式

老式电动剃须刀是指那种只有单头圆型刀罩，电源采用一节电池供电的电动剃须刀。此类剃须刀的实际剃须效果很好，故市面上目前仍然有售。只是此机所用1号电池，须经常更换。

根据此机原装l号电池，电池仓容积空间较大的特点，通过改装上一节5号可充电池后，再附加简单的充电电路的方法，就把原剃须刀改造成了充电式电动剃须刀：既使用方便，又省却了常购电池的开支。

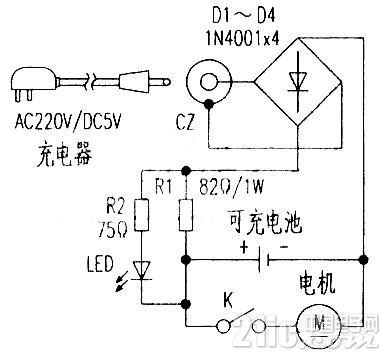

改制时，所需加设元件及其电路组成如附图所示。因电路很简单，所以所用元件的连接，可采取搭接焊的方式。为可靠，电池和搭接成的电路部分，应用热熔胶粘固于剃须刀原电池仓盒内。另外，对原剃须刀上稍需对其变动之处，是对机壳上安装电源输入插座CZ以及安装IED充电指示管，而进行开孔。



首先，这里外置电源采用的是容易购到的手机充电器(即AC220V/DC5V小型电源转换器)，其上小型输出同芯插头，亦需采用能与之配套插接的普通小型同芯电源用插座：而此插座与许多随声听、袖珍式收音机上使用的外接电源插座相同，很易购到。此插座安装时，只需在剃须刀底部开一个能使插座前端显露的方形小口(此型插座前头为方形结构，较结实且不会松转)，将插座安上，并在后面打上热熔胶粘牢固。安装LED充电指示灯时则更为简单，如采用φ3mmLED发光管(红色)，只需于剃须刀机壳上选一合适位置，用φ3mm钻头打一孔后，把LED管由壳内向外嵌入孔中，再把后面滴胶加固(以防松脱)即可。
