方便适用的多电压变压器

电子爱好者在进行电子电路实验时，经常需要某一数值的交流电压。解决的办法一般有两种：一是使用自耦调压变压器调到所需要的电压，或是按电路的要求绕制所需电压的变压器。前者体积大，价格昂贵，一般爱好者不具备这种条件，而且输出端与市电相联，在使用过程中不够安全。后者绕制费时费力，绕制后，再改变输出电压就不容易。

现在向广大电子爱好者介绍一种递进电压为1V最高输出电压达143V的多电压变压器。虽然只有6个绕组，只要在143V之内，通过改变输出端各绕组接线柱的连接方式，就能获得精度为1V的任意电压，在电子实验中使用极为方便。电路见右图。



图中变压器初级绕组为交流220V，次级分为6个相互独立的绕组，电压分别为1V、3V、9V、10V、30V、90V。在实验使用中，我们只需变换变压器次级各输出端接头的连接方法，就能获得我们所需要的各种电压。

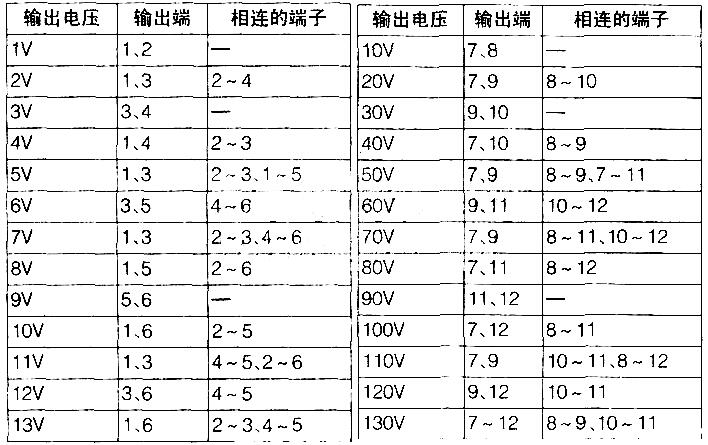

本变压器输出的各种电压值见上表和下表。上表递进电压为1V.下表递进电压为10V。两表所列的电压值通过对某些绕组的输出端适当地连接组合，就能得到143V以内所需要的各种电压。

例如：我们需要105V的输出电压，接法如下：首先，按下表所示组合100V:

端子8与11相接，端子7和12输出的电压即为100V。再按上表组合5V:

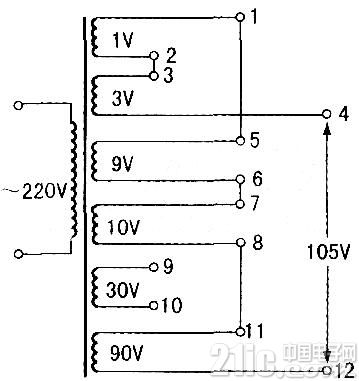

端子2接3、1接5，端子4和6输出的电压即为5v.再把端子6和7相接，端子4和12的输出电压即为105V，见下图。



考虑到电子爱好者在试验中的实际情况，1V～30V常用于音响等实验，需要的电流较大，绕制次级绕组时线径较粗一些为好。90V以上电压一般用于较高电压电流较小的实验，线径可以适当地细一些。变压器的功率较大一些为好，约150VA左右，具体数据如下：铁心宜采用高硅钢片，截面积17平方厘米，经计算，每伏按3匝绕制。初级220V绕组用φ0.6高强度漆包线绕660匝，加静电隔离层和层间绝缘后再绕次级。1V、3V、9V、10V的绕组用φ1.2高强度漆包线各绕3匝、9匝、27匝、30匝，30V的绕组用φ0.7高强度漆包线绕90匝，90V的绕组用φ0.5高强度漆包线绕270匝。在各绕组的绕制过程中，一定要注意绕线方向，绝不可搞错。各绕组的头尾用两种不同颜色的塑料套管加以区分，并把号码按顺序标注好。

电子爱好者也可以根椐自己手头材料的具体情况，增大或减小变压器的功率，具体数据可以参考有关资料重新计算。

变压器绕好后，有条件可浸漆处理。再作一个外壳，在其两侧钻一些通风孔。把次级1V、3V、9V和10V、30V、90V两个绕组群的输出接线柱分别安装在外壳上方的两侧，并且按1～6、7～12的序号标注好。再按机壳的大小将上表和下表打印好后，贴在机壳的外面并用2mm厚的有机玻璃板覆盖，这样，表格就不易被刮破或磨损了。220V电源线和插头一定要用三芯带接地的，将接地的一条线和变压器的铁心、静电隔离层的引线相连。电源开关和指示灯以自己的喜好酌情安装。
