三相电源断电自投电路原理，备用电源自投控制电路

配电室的配电总柜经常会因地面振动，雷声以及用电车间线路故障造成配电室配电总柜跳闸而断电。致使车间生产受到影响，甚至造成产品损坏地。而配电室配电总柜需要先用手按住储能按钮进行储能后，再按动合闸按钮.才能将电源接通送至各个配电柜。下面介绍断电后能自动投人的电源电路。

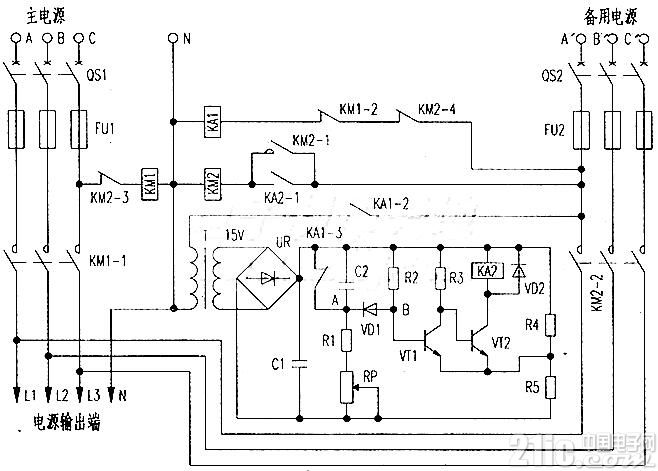

如图所示，电路由主电源、备用电源、备用电源自投控制电路等几部分电路组成。

1.主电源电路

通常情况下，将断路器QS合上，主电源控制接触器KM1得电吸合.其主触点KM1-1闭合接通主电源。将主电源从L1、L2、L3端输出。同时KM1的辅助触点KM1-2断开.备用电源在合上断路器Q52后，使备用电源投入控制继电器KA1不能吸合动作。从而不能接通备用电源自投控制电路电源.使备用电源不能与主电源同时接通。

2.备用电源电路

备用电源电路由断路器Qs1、保险管FU2、备用电源控制接触器KM2以及主触点KM2-2组成.电源同样由输出端L1、L2、L3输出。接触器KM1、KM2各自依靠常闭触点KM2-3、KM1-2相互联锁.这样保证备用电源不能与主电源同时接通。



3.备用电源自投控制电路

该部分电路主要由备用电源投入控制继电器KA1、控制变压器T、整流滤波电路、延时电路及备用电源投入控制继电器KA2等组成。

当主电源因地面振动、雷击或其他原因，致使断路器QS1跳闸而断电，此时因C相无电.主电源控制接触器KM1线圈失电释放。其辅助触点KM1-2复位闭合，接通继电器KA1线圈电源.其辅助触点KA1-2闭合，接通控制变压器T的220v电源。经T降压成15V交流电.由整流桥UR整流.电容器C1滤波.送延时电路和延时投入控制继电器KA2使用。同时KA1的辅助触点KA1-3断开，延时电路中的C2通过R1、RP开始充电，电容C2开始充电瞬间A点的电压高于B点电压.二极管VD1反偏截止，晶体管VT1导通，VT2截止。随着充电的进行.电容器C2下端A点处逐渐变负.电位低于B点电位，晶体管VT1截止.YT2导通.延时投入控制继电器KA2线圈得电吸合，其辅助触点KA2-1闭合，接通备用电源控制接触器KM2线圈电源，并得电吸合。其辅助触点KM2-1闭合自锁，其主触点KM2-2闭合.接通备用电源电路，并从Ll、L2、L3端输出备用电源。同时辅助触点KM2-4断开.切断备用电源投入控制继电器KA1线圈电源且失电释放。其辅助触点KA1-2断开.切断备用电源投入控制电路电源.使投入控制电路中的延时电路和投入控制继电器KA2都失去工作电源。KA2的辅助触点KA2-1复位断开，但此时接触器KM2已自锁，使备用电源能持续输出，从而完成了备用电源自动投入的整个过程。

安装时应注意，主电源A、B、C与备用电源A'B'C'是接于同一端子上.所以必须通过KM1、KM2可靠互锁，主电源与备用电源不能同时接通，并要防止相间短路;延时电路中的电容器C2延时时间长短，可根据需要自行调节电位器RP来达到所需要的时间。
