半桥功率变换电路图

半桥功率变换电路是一种既能解决推挽功率变换电路失衡问题，又不增加任何电路复杂性的功率变换电路。图给出半桥功率变换电路，由图可知，在半桥功率变换电路中，功率变压器初级绕组的一端与串联电容器C1和C2的中点相连。因为电容的分压作用，此点的直流电压值约为(/，的1/2。功率变压器的另一端通过电容器C3与功率晶体管V1的发射极及V2的集电极相接。当功率晶体管V1导通时，该点将与输入总线的正端相联，产生约为+Ui/2的电压脉冲;当晶体管V2导通时，该点将与输入总线的负端相联，产生约一Ui/2的电压脉冲。两个功率晶体管交替通断，便在功率变压器的一次侧产生峰一峰值约为Ui的方脉冲，所以，在半桥功率变换电路中，功率晶体管承受的最大耐压只是推挽功率变换电路中的1/2。但须注意的是，正因为功率变压器一次电压减了1/2，相同功率输出条件下，晶体管的工作电流将增大。

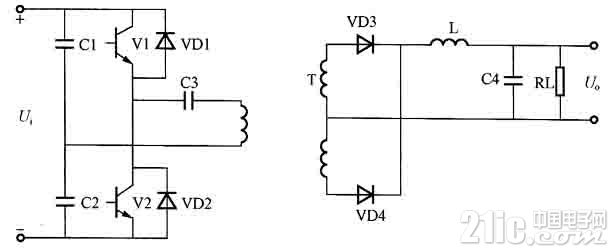

图 半桥功率变换电路
