lm358充电自停电路图

一般普通的镍氢充电器，都采用恒流充电，而且没有充电停止功能，往往导致电池常常处于过渡充电状态，这样会大大缩短镍氢电池的使用寿命。LM358组成电压比较器的基本原理是运放的负输入端接一个基准电压，当正输入端达到这个电压时，输出端就会翻转，由高电平转换成低电平，控制电路(继电器或可控硅)停止对电池充电。

充电自动断开原理：1、充电IC通过SNS与VCC引脚间的采样电阻Rsns，来获取目前的充电电流;2、当充电电流小于恒压充电最小电流的设定值时，充电IC认为电池已充满;3、充电IC的cc脚发出控制信号，关闭功率开关管(晶体管或MOS管)Q1，从而切断充电回路。当重新接上电源时，充电IC通过BAT脚检测电池电压来决定是否进行充电。 其实锂电池都有保护板，具有过冲保护功能，只要充电器的输出电压不是高出4.2V太多，在短期内是不会对电池造成损害的。

lm358充电自停电路原理

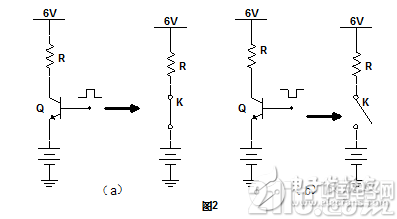

对于开关的工作状态只有导通和断开两种，我们可以用三极管来代替这个开关，如图2所示，在电池未充满电时给三极管基极加一“高电平”使其保持饱和导通，而电池充满电时给三极管基极施加一个“低电平”使其处于截止。如何让三极管能随电池的充电状态自动进行开、关状态的切换呢?



这需要了解镍氢电池的充电特性。根据镍氢电池充放电特性曲线可知，镍氢电池放电结束时，放电终止电压为1.0V，充电时，电池在很短的时间内达到1.2V，当镍氢电池在充电结束时，其充电终止电压为1.5V。可见，充电电池两端的电压随充电过程的进行在不断的发生变化，我们可以设计一个电路来检测充电电池两端变化的电压，当电池电压没有达到充电终止电压时，检测电路始终输出一个“高电平”信号，用来控制三极管，使其饱和导通(相当于K闭合)，当检测电路检测到电池电压达到设定的充电终止电压时，检测电路始终输出一个“低电平”信号，使三极管始终处于截止状态(相当于K断开)。

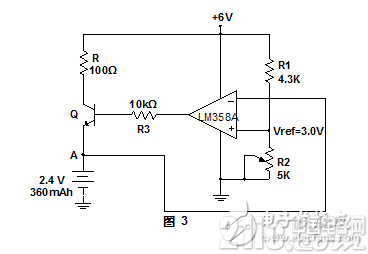

lm358充电自停电路
