带过流保护的1.8～35.3V连续可调稳压电源,CD4069+2N3055电源设计

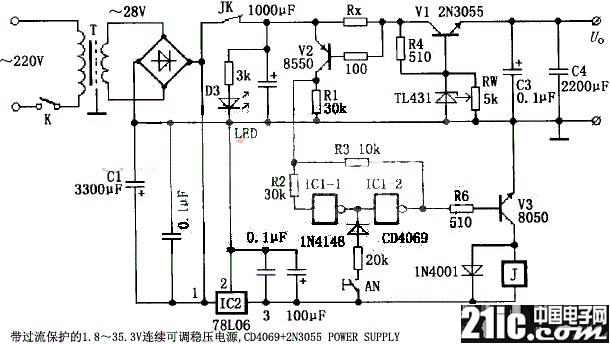

下图另外一款用TL431制作的带电流保护的电源装置，它主要由稳压扩流和过流保护两部分组成，其工作原理如下。



稳压扩流部分由并联稳压器TL431、扩流三极管V1等元件组成。TL431和R4、Rw组成输出电压可调稳压电路，调整范围为2.5～36V，扩流三极管V1接成射极跟随器电路，其发射极电压跟随其基极电压变化，因其发射结压降约为0.7V，故本电源的输出电压为1.8～35.3V.

过流保护部分由过流检测电阻Rx、过流检测管V2、继电器驱动管V3、继电器J、IC1、IC2等元件组成。IC2(78L06)为有关部分提供+6V电压(如不特别看重体积和价格，采用7806也可以)。当电路正常工作时，过流检测电阻Rx上的电压较小，不足以使过流检测管V2导通，V2处于截止状态，其集电极无电压，非门IC1-1的输入为低电平，输出为高电平，非门IC1-2的输出为低电平，此低电平经电阻R3和R2反馈到IC1-1的输入端，使其锁定在低电平。此时V3截止，继电器J不动作，其触点K处于闭合状态，电路正常工作，工作指示灯D3发光，指示电路工作正常。

当电路出现过流时，过流检测电阻RX上的电压就会超过过流检测管V2的导通电压，V2导通，其集电极与IC1-1的输入转为高电平，IC1-2的输出也转为高电平，此高电平经电阻R3和R2反馈到IC1-1的输入端，使其锁定在高电平。此高电平使V3导通，继电器J得电，其触点K断开，稳压电路断电，工作指示灯D3熄灭，表明电路处于过流保护状态。但IC1仍处于供电状态，IC1-1的输入端和IC1-2的输出端均保持在高电平，V3持续导通，继电器J的触点JK保持断开。过流问题解决后，按一下启动按钮AN，IC1-2的输入端被强行置于高电平，其输出变低，使V3截止，继电器J失电，其触点K闭合，IC1-2输出低电平，经电阻R3和R2反馈到IC1-1的输入端，使继电器J释放的状态保持不变，电源又可进入正常工作状态。

RX的取值可以根据所需电源最大输出电流设定，要选择额定功率足够的电阻。
