采用TL431的交流电子调压器

TL431是一种可调式精密稳压器，具有噪声低，输出电压连续可调(25~36V)。输出动态电阻小，电流较大等特点。因此，在电子电路中得到了广泛的应用。

将TL431应用于交流调压器，可达到简化电路结构，改善电路性能的目的。本文设计的交流电子调压器，当市电电压在158~270V范围内变化时，自动调节输出电压为220V+-7%，当市电电压低于158V或高于270V时，能自动切断电源，因而又具有欠压和过压保护功能。

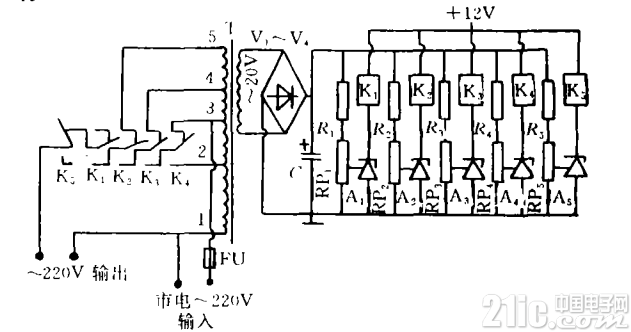

如图是交流电子调压器的电路图。图中R1一R5为10k欧，RP1~RP5为10k欧电位器，A1~A5为TL431，V1~V4为IN4001，C为4700uF/50V，K1~K5为JQX-14F(DC12V)。市电经自耦变压器T、V1~V4桥式整流和电容C滤波后，供检测电路作电压取样用。+12V电源是由电容C滤波后的电压经7812稳压获得(注：图中省略)。变压器1、3抽头作为固定的市电输入，其值在158~270V范围内电容C的两端电压也随之改变，当电位器变化时，RP1~RP4的可调端电压超过2.5V时，A1~A4便依次导通，使继电器K1~K4依次吸合，从而改变输出端与调压器的抽头由5->2接通，达到自动调压目的。

当市电输入从158~180V时，A1导通，由1、5抽头输出220V土7%;当市电输入从180~205V时，A1.A2导通，由1.4抽头输出220V土7%;当市电输入从205~235V时，A1.A2及A3导通，直接由1.3抽头输出220V+-7%;当市电输入从235一270V时，A1、A2、A3及A4。导通，由1.2抽头输出220Vt7%;当市电输入低于150V时，A1不导通，K1释放闭合触点，切断输出供电回路，起到欠压保护作用;当市电输入高于270V时，A6导通，K5吸合，切断输出供电回路，起到过压保护作用。

本文介绍的调压器，由于采用了TL431，所以很易通过改变电位器RP1~RP5可调端的位置，来调整调压器的调压范围和过压、欠压保护值。
