用TL431制作简单充电器电路

利用可调并联稳压器TL431集成电路可组成极简单的充电器。

工作原理：

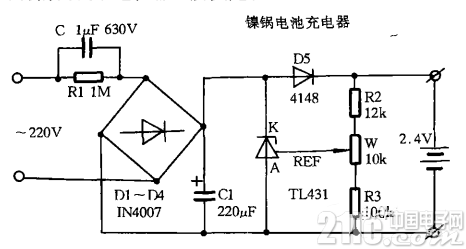

电路如附图所示。市电经电容降压、桥式整流、电容滤波，输出直流电压并通过D5向两节镍锡电池充电。充电电流的大小和电压的高低，由调节电位器W所决定。



传输文件进行 [薄膜开关] 打样

TL431稳定性高，有良好的开关特性，能输出较大的电流。其基准端REF与阳极端A固定电压为2.5V，当这两端的电压达到了2.5V(电池电压经分压电路达到2.5V)时，TM31导通，分流了充电电流，这时K、A间的电压维持为2V左右。如电池电压低于2V时，TL431又截止，电路又开始进入充电状态。本装置巧妙地利用这一具有开关特性的集成电路，制作的充电器能保证电池不过充电，延长了电池的使用寿命。

元件选择：

电路中的TL431是精密的可调集成稳压电路，还可选用其它厂家生产的LM431、林A431等。D5用IN4148开关二极管，电阻必须选用1/2W碳膜电阻，W选用IOk电位器。其它元件按图标选用，电路装好后，必须固定在一塑料盒内。电路因没与市电隔离、装置时必须注意安全以防触电。
